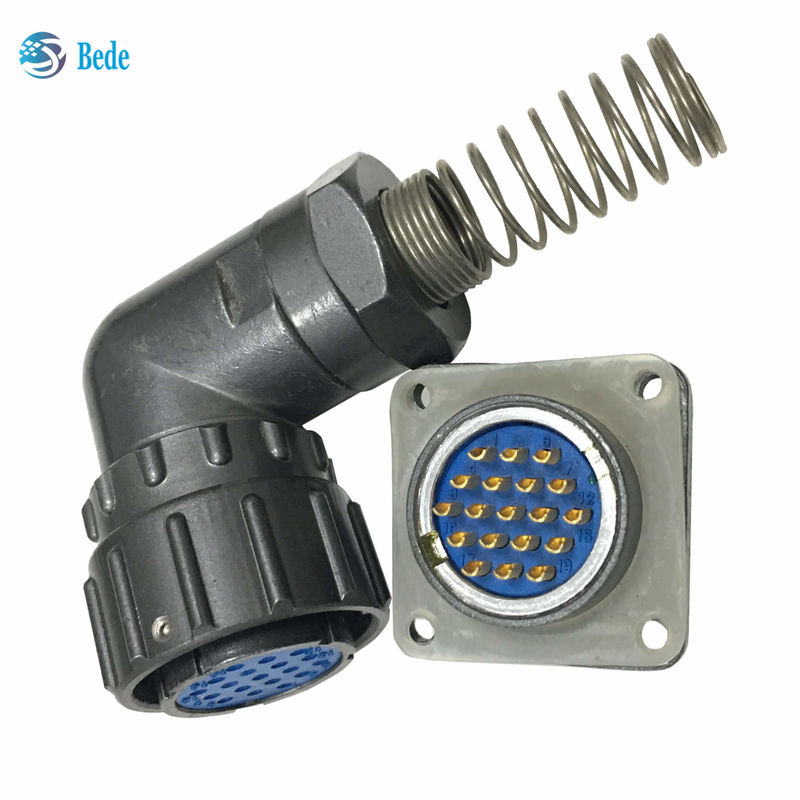

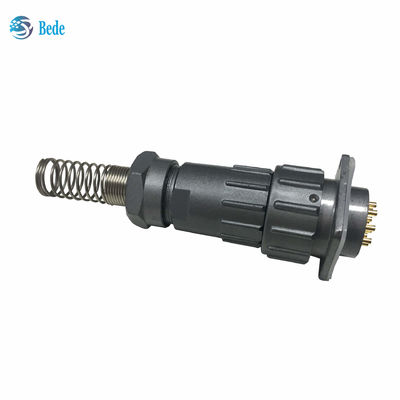

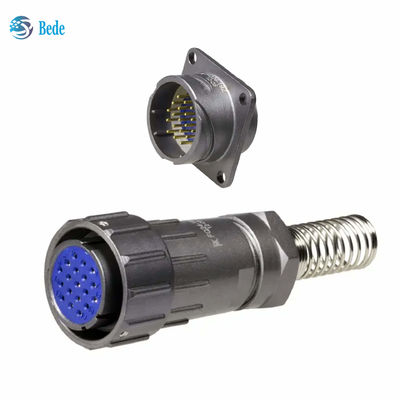

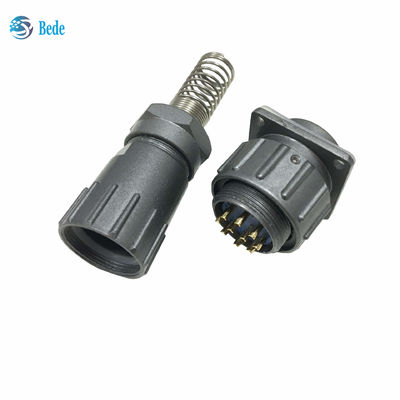

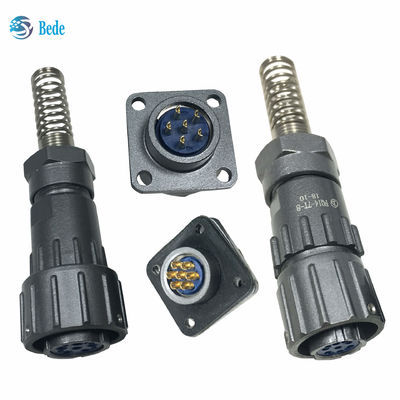

Серия FQ СССР Военная Серия Круговая Нить Коннектор Мужской И Женский Набор
Краткое представление о FQ-коннекторах
Водонепроницаемые круговые электрические разъемы серии FQ соответствуют стандарту DZ4Q/RE008-84, используют высоконадежный тип белковой клетки, передовую структуру и высокую надежность.
Продукты с низкой сопротивляемостью при контакте, антивибрационными, антишоковыми характеристиками, высокой герметичностью, быстрым соединением сиденья затылка и т.д., простыми в использовании, легкими в эксплуатации,широко используется в различных электронных оборудованиях между электрическим соединением.
| Наименование деталей |
Материалы |
| Контактные булавки |
Золотопокрытая латунь |
| Орехи |
Цинковая сплав с цветной краской |
| Проводная клетка |
Пролет из нержавеющей стали |
| Материалы уплотнения |
Силиконовый каучук |
Распределение и номинальный ток штифтов
FQ 14 FQ 14 серии разъемы доступны в 2 ~ 9pin
Коннекторы серии FQ 18 доступны в 2 ~ 7pin и 12pin
Коннекторы серии FQ 24 доступны в 4 вариантах:5,6,8,10,19 и 26 штифтов
Коннекторы серии FQ 30 доступны в 9, 14, 32, 42 и 55 булавках
Вставка и размеры серии FQ
1. прямая проволочная пружина
| Тип |
ΦD1/мм |
L1/мм |
Φd Кабельное уплотнительное покрытие/мм |
| FQ14 |
21 |
47/50 |
Φ5, 6, 7, 8 |
| FQ18 |
27 |
53 |
Φ 6, 8, 9, 10 |
| FQ24 |
33 |
61 |
Φ 6, 10, 12, 14 |
| FQ30 |
39.5 |
68 |
Φ 14, 16, 18 |
2.Правый угол проволока пружинной розетки
| Тип |
ΦD1/мм |
L2/мм |
L3/мм |
Φd Кабельное уплотнительное покрытие/мм |
| FQ14 |
21 |
38.3 |
37 |
Φ 6, 7, 8 |
| FQ18 |
27 |
43.8 |
38 |
Φ 6, 8, 9, 10 |
| FQ24 |
33 |
55.8 |
45 |
Φ 6, 10, 12, 14 |
| FQ30 |
39.5 |
57.8 |
50 |
Φ 14, 16, 18 |
3Квадратный фланцПосуда
| Тип |
а/мм |
b/mm |
ΦD2/мм |
| FQ14 |
17±0.2 |
24 |
14 |
| FQ18 |
20±0.2 |
27 |
18 |
| FQ24 |
26±0.2 |
33 |
24 |
| FQ30 |
31±0.2 |
38 |
30 |
4.Кабельный приемник с квадратным фланцем
| Тип |
ΦD3/мм |
L1/мм |
Φd Кабельное уплотнительное покрытие/мм |
| FQ14 |
19.7
|
47/50 |
Φ5, 6, 7, 8 |
| FQ18 |
23.8 |
53 |
Φ 6, 8, 9, 10 |
| FQ24 |
30 |
61 |
Φ 6, 10, 12, 14 |
| FQ30 |
36 |
68 |
Φ 14, 16, 18 |
5Круговая емкость
| Тип |
ΦD3/мм |
М |
ΦD2/мм |
В/мм |
| FQ14 |
19.7 |
М14 |
14 |
13.2 |
| FQ18 |
23.8 |
М18 |
18 |
17.2 |
| FQ24 |
30 |
M24 |
24 |
23.2 |
| FQ30 |
36 |
M30 |
30 |
29.2 |
Технические характеристики
Температура: -55°C ~ +105°C
Относительная влажность: 98±3% при 40°C
Вибрация: 10-2000 Гц, 150 м/с2
Удар: 500 м/с2
В атмосферу: 1 кПа
Сопротивление: 0,1 МΩ мин.
Выдержка: 500 циклов
