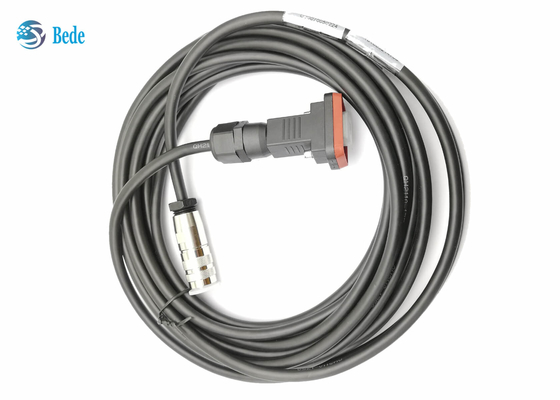

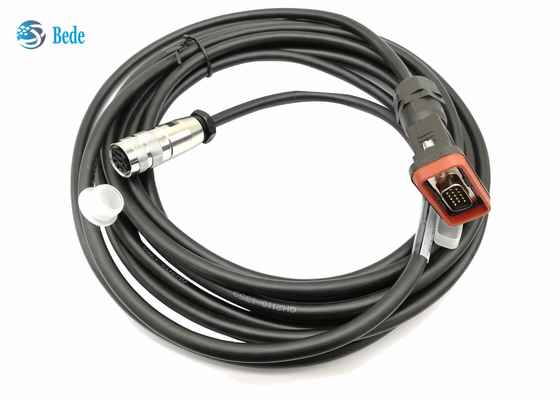

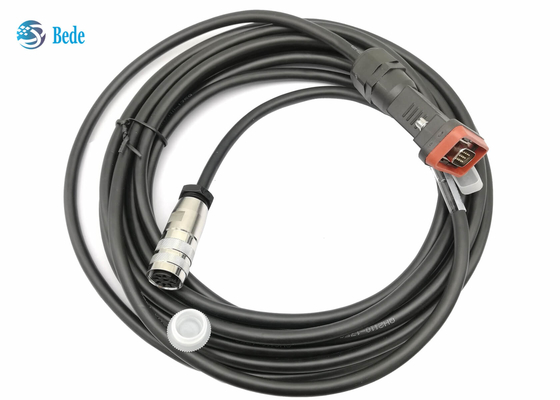

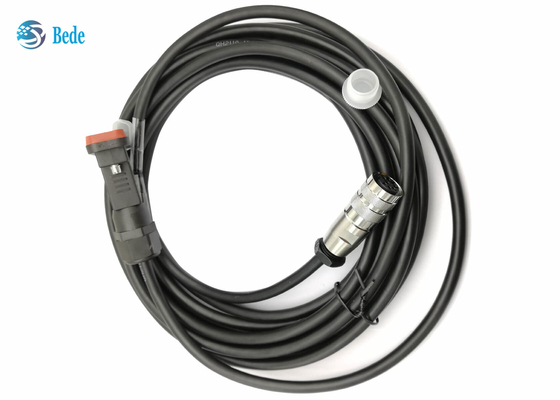

Мужчина Pin D-подводной лодки 15 к Pin женскому AISG AISG 8 привязывает для базовой станции антенны

Мужчина штыря D-подводной лодки 15 к кабелям штыря женским AISG AISG 8 для базовой станции антенны

Описание

    Это AISG привязывает (группа стандартов интерфейса антенны) использованный для соединять RCU (блок дистанционного управления) и RRU (удаленные блоки радио), питаясь данные и силу ВЫМАЧИВАТЬ (элементы системы удаленного электрического наклона).  Свое широко используемое в сетях 3G, 4G и 5G, особенно соответствующих для антенн ESC 3G, 4G и 5G, усилителей башни и оборудования базовой станции.

Преимущества

• Длину можно подгонять для того чтобы соотвествовать различные покупателей
• Соответствующий для сложных окружающих сред с базовыми станциями антенны, -40°C | +85°C
• УЛЬТРАФИОЛЕТОВОЕ устойчивое, соответствующий для долгосрочных на открытом воздухе окружающих сред
• Пламя - retardant ранг соответствует UL94-V0
• Высококачественные соединители, сопрягая жизнь больше чем 500 раз
• Отсутствие анормалного явления в тесте брызг 168H соли

Электрические данные

О кабеле:

1. 4 ядра привязывают, диаметр 8mm, со слоем экрана сплава Алюмини-магния, охват больше чем 85%
2. Внутренний проводник залуживанная медная проволока которые имеют хорошую электрическую проводимость
3. Общие параметры кабеля как показано в изображении ниже, оно 2 x 0.75mm2(AWG 20), который сели на мель (сила) 2 x 0.25mm2(23) пара AWG (данные) 6 диаметр кабеля 7mm проводника (0,26 дюйма)
4. мы также обеспечиваем другой низко-стандартный кабель для уменьшения цены: 2 x 0.41mm2(21AWG), который сели на мель (сила) 2 x 0.21mm2Пара (24 AWG) (данные) 6 диаметр кабеля 7mm проводника (0,26 дюйма)
5. о наружном jecket кабеля, материалы PU или PVC для вашего мнения, представление PU лучшее и цена PVC ниже

О соединителе:

1. Штыревая идентификация согласовывая спецификацию AISG.
2.    Женский план штыря основан на варианте 08 a EN 61076-2-106:2012-04 DIN. Женские штыри 2, 4 и 8 нет в пользе для применений AISG, но его необходимо обеспечить что полностью нагруженные разъем-вилки согласовывая вариант 08 a EN 61076-2-106:2012-04 DIN pluggable.
3.   Необходимо 1 не будет использован для новых строительств, только держать совместимость к более старым версиям.
4. Для больше информации сослаться на AISG C485 V1.1
