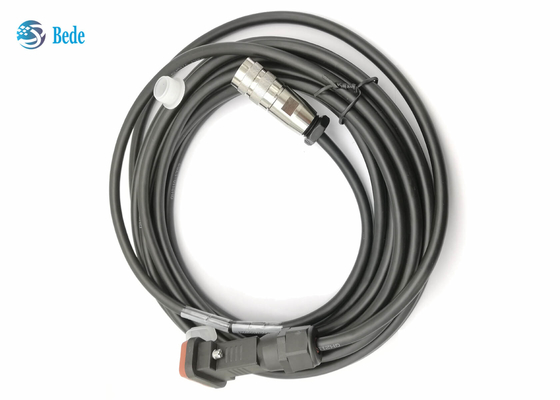

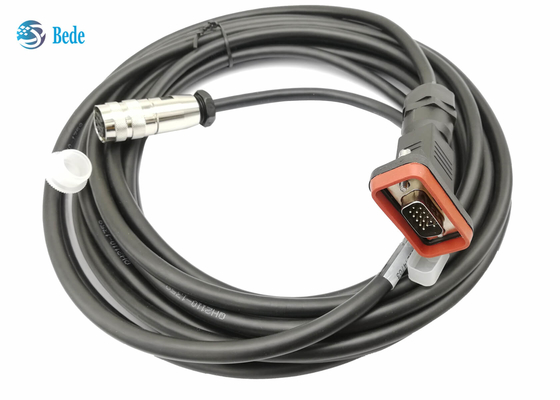

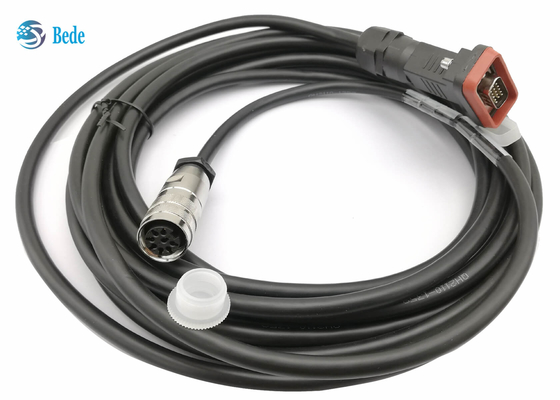

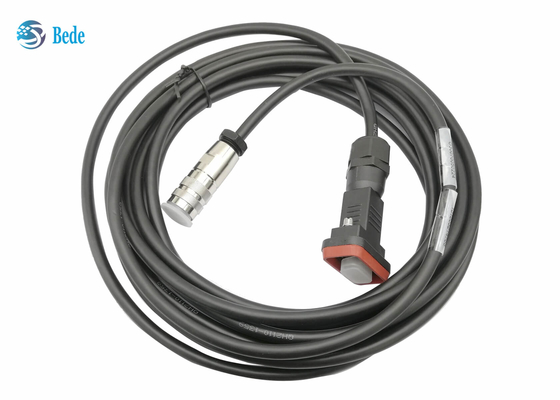

RET Control Jumper AISG кабели DB15 мужской на AISG 8 штифтов женский 6 метров

AISG RET Управление кабелями DB15 мужчина к AISG 8 штифтов женщина 6 метров

Описание

Это кабели AISG (Antenna Interface Standards Group), используемые для соединения RCU (Remote Control Unit) и RRU (Remote Radio Units),питание данных и питание компонентов системы RET ((Remote Electrical Tilt)Широко используется в сетях 3G,4G и 5G, особенно подходит для антенн ESC 3G,4G и 5G, усилителей башен и оборудования базовых станций.

Мы предлагаем серию длины его, 3M, 6M, 10M и т. д. Длина ноги может быть настроена также, пожалуйста, не стесняйтесь связаться с нами.

Преимущества

• Подходит для сложной среды с антенными базовыми станциями,-40°C ~ +85°C
• Подходит для использования в наружной среде в течение длительного времени, огнеупорный, устойчивый к ультрафиолету, водонепроницаемый
• Высококачественные соединители, сроки спаривания более 500 раз

Электрические данные

Что касается кабеля:

1. 4-ядерный кабель диаметром 8 мм, с защитным слоем из сплава алюминия и магния, охват более 85%
2. Внутренний проводник - это консервированный медный провод, который имеет хорошую электрическую проводимость.
3. Общие параметры кабеля, как показано на рисунке ниже, это2 x 0,75 мм2(20 AWG) натянутый (мощность) 2 x 0,25 мм2(23 AWG) скрученная пара (данные) 6 проводников кабеля 7 мм (0,26 дюйма) диаметром
4. Мы также предоставляем еще один низкокабельный кабель для снижения стоимости:2 x 0,41 мм2(21AWG) натянутый (мощность) 2 x 0,21 мм2(24 AWG) скрученная пара (данные) 6 проводников кабеля 7 мм (0,26 дюйма) диаметром
5. о внешней оболочке кабеля, есть материалы из ПВ или ПВХ для вашего мнения,производительность ПВ лучше, а цена ПВХ ниже

Что касается разъема:

  Согласно спецификации AISG C485 V1.1, расположение женских штифтов основано на стандарте DIN EN 61076-2-106:2012-04 вариант 08-a, штифты 2, 4 и 8 не используются для приложений AISG,но необходимо обеспечить, чтобы полностью загруженные мужские разъемы соответствовали стандарту DIN EN 61076-2-106:2012-04 вариант 08-a подключаются; кнопка 1 не должна использоваться для новых конструкций, она нужна только для сохранения совместимости со старыми версиями.

Механические свойства
