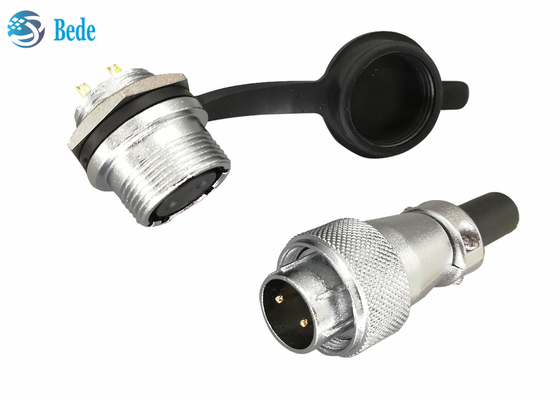

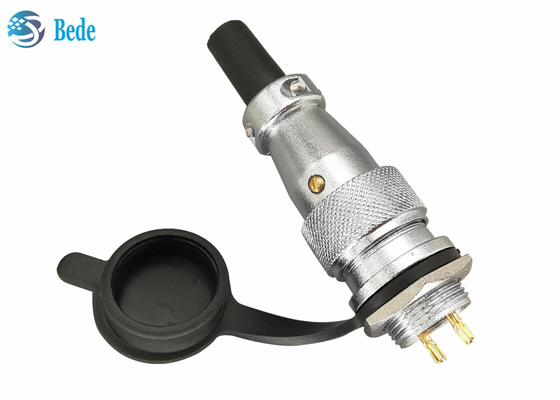

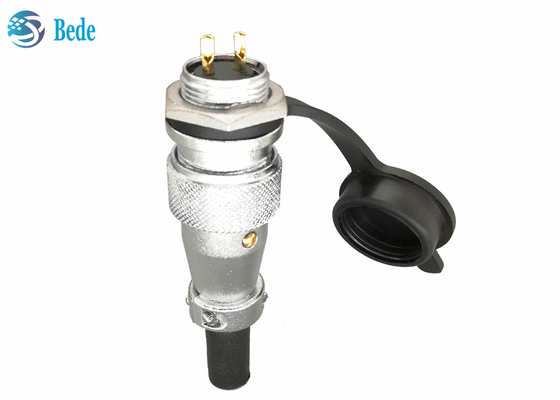

WS16 Круговые разъединители, панели с монтажными разъединителями 2 3 4 штифтов 10А 500В с пылевым покрытием

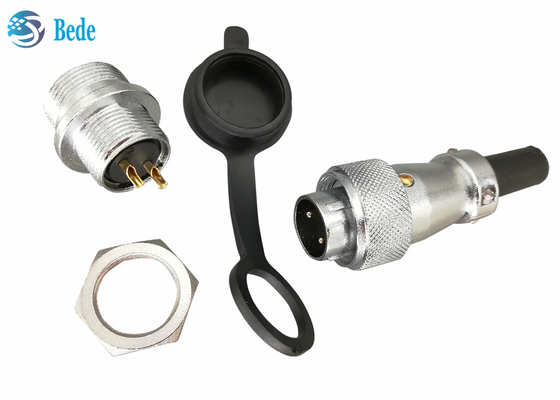

Структура продукции
1Покрытие от пыли, PVC мягкий пластик
2&3, корпус для мужского / женского соединителя, сплав цинка с хромированным покрытием, внутренний изоляторный материал - пластик PPS
4.Орехи, материалы из сплава цинка с хромированным покрытием, используемые для крепления мужских и женских присоединений
5.Хуса, материалы сплав цинка с хромированным покрытием, используемые для крепления мужского конца и кабеля
6Защитный корпус кабеля из мягкого ПВХ пластика, подходящий для кабеля диаметром 6 мм
7- орех для установки панелей
8Контактные штифты, латунный материал с позолоченным покрытием
Размер продукта
Конец проводки: ΦD=21 L=44,8 мм Φd max=10 мм
Конец установки панели: d=M16 D=M18 Cмаксимум= 5 мм L= 9,7 мм L1= 26 мм L2= 22 мм B= 21 мм
Дверь для установки: Φd=16 мм h=15,4 мм
Примечание
Наш по умолчанию, что проводка конца является мужской разъединитель и панель монтажа конца является женский разъединитель, как показано на следующем рисунке тип А, если тип B требуется, пожалуйста, свяжитесь с нами заранее
Электрические данные
| штифты |
номинальный ток |
номинальное напряжение |
диаметр контактного отверстия |
контактное сопротивление |
проводная секция (AWG) |
| 2 / 3 |
10А |
500 В |
φ1.5 |
20,5 мΩ |
14 |
| 4 |
5А |
500 В |
φ1.0 |
5 мΩ |
18 |
Аналогичная продукция
Эта страница о WS16, WS20, WS24, WS28 на продаже также, серия также включает в себя режим стыковки провода, квадратный фланцевый режим, пожалуйста, не стесняйтесь связаться с нами, если вы заинтересованы
