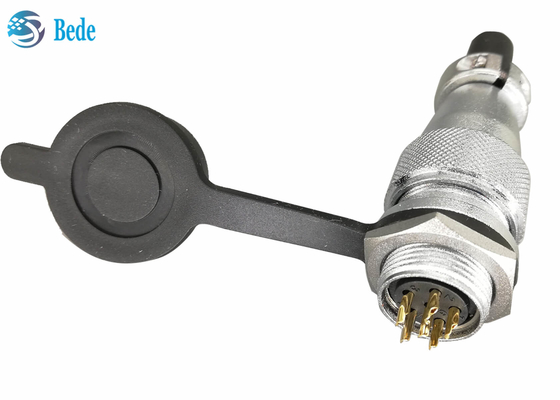

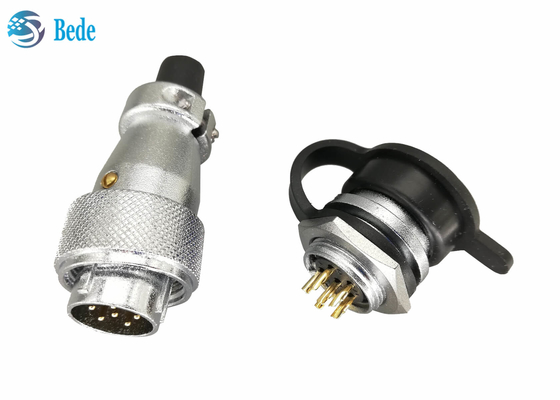

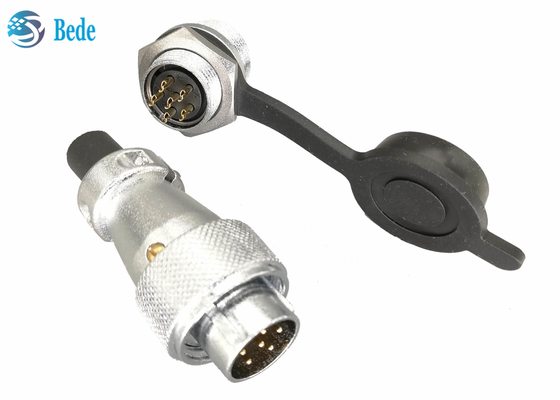

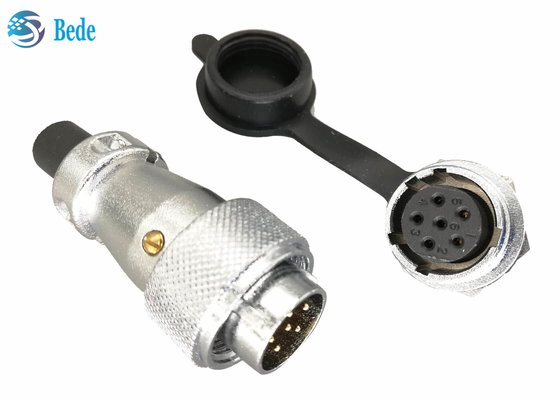

WS16 Установка панели 8 9 10 штифтов Круговое соединение ПВХ мягкий пластик с пылевым покрытием

WS16 Установка панели 8 9 10 штифтов Круговое соединение ПВХ мягкий пластик с пылевым покрытием
WS16 Установка панели 8 9 10 штифтов Круговое соединение ПВХ мягкий пластик с пылевым покрытием WS16 Установка панели 8 9 10 штифтов Круговое соединение ПВХ мягкий пластик с пылевым покрытием WS16 Установка панели 8 9 10 штифтов Круговое соединение ПВХ мягкий пластик с пылевым покрытием WS16 Установка панели 8 9 10 штифтов Круговое соединение ПВХ мягкий пластик с пылевым покрытием

Большие изображения :  WS16 Установка панели 8 9 10 штифтов Круговое соединение ПВХ мягкий пластик с пылевым покрытием

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: BEDE
Сертификация: CE RoHS
Номер модели: WS16-P-8/9/10
Оплата и доставка Условия:
Количество мин заказа: 100 комплектов
Цена: Подлежит обсуждению
Упаковывая детали: 100 комплектов в коробке
Время доставки: 3 дня
Условия оплаты: Т/Т, Вестерн Юнион, МонейГрам
Поставка способности: 4000 наборов в день
контакт
Подробное описание продукта
Применимая температура: -50℃ ~ +70℃ Номинальный ток: 5А
Номинальное напряжение: 400В Тип проводки: Сварка
Применимый провод: 18AWG Диаметр проволоки: 6 мм
Выделить:

WS16 Круглый соединитель с 10 булавками

,

Круглый разъединитель из ПВХ с 9 булавками

,

Покрытие от пыли с круглого соединителя на 10 штифтов

Круговой разъем WS16 с пылезащитной крышкой, панельные разъемы, 8 9 10 контактов





Описание продукта

  1. Комплекты круглых разъемов WS16, доступна покупка только гнездового или штыревого разъема
  2. Материал пылезащитной крышки и защитной муфты кабеля - мягкий пластик ПВХ, пыленепроницаемый и влагостойкий,
  3. Материал: Основной корпус - цинковый сплав с хромированным покрытием; материал изолятора - пластик PPS;  материал контактных штырей - латунь с золотым покрытием
  4. Контакты: 2 3 4 5 6 7 8 9 10
  5. Диапазон рабочих температур: -45℃ ~ + 75℃
  6. Применимый диаметр кабеля: 6 мм
  7. Размер монтажного отверстия панели 16 мм



WS16 Установка панели 8 9 10 штифтов Круговое соединение ПВХ мягкий пластик с пылевым покрытием 0



Размер продукта

Сторона для подключения проводов:



ΦD L Φd макс.
21 мм 44,8 мм 10 мм



 Сторона для крепления на панели:

d D L L1 L2 Cмакс. B
M16 M18 9,7 мм 26 мм 22 мм 5 мм 21 мм



Монтажное отверстие:    Φd=16 мм   h=15,4 мм



WS16 Установка панели 8 9 10 штифтов Круговое соединение ПВХ мягкий пластик с пылевым покрытием 1



Уведомление

  По умолчанию сторона для подключения проводов - штыревой разъем, а сторона для крепления на панели - гнездовой разъем, как показано на рисунке A, если требуется тип B, пожалуйста, свяжитесь с нами

WS16 Установка панели 8 9 10 штифтов Круговое соединение ПВХ мягкий пластик с пылевым покрытием 2



Электрические данные



Контакты Номинальный ток Номинальное напряжение Выдерживаемое напряжение Рабочее напряжение Сечение провода (AWG)
8 контактов 5 Ампер 400 В 1200 Вольт 400 В 18
9 контактов 5 Ампер 400 В 1200 Вольт 400 В 18
10 контактов 5 Ампер 400 В 1200 Вольт 400 В 18

WS16 Установка панели 8 9 10 штифтов Круговое соединение ПВХ мягкий пластик с пылевым покрытием 3

Похожий продукт

На этой странице представлены WS16, WS20, WS24, WS28, также в продаже, серия также включает режим стыковки проводов, режим квадратного фланца, пожалуйста, свяжитесь с нами, если вы заинтересованы



WS16 Установка панели 8 9 10 штифтов Круговое соединение ПВХ мягкий пластик с пылевым покрытием 4
