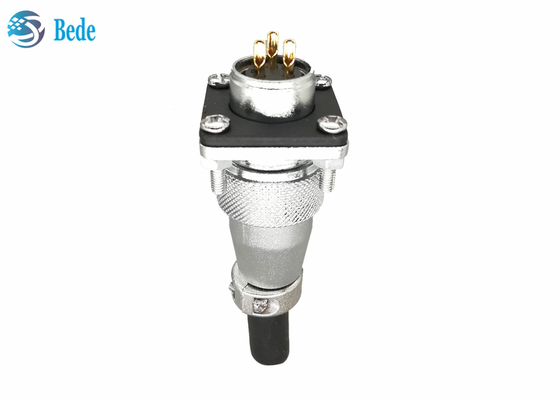

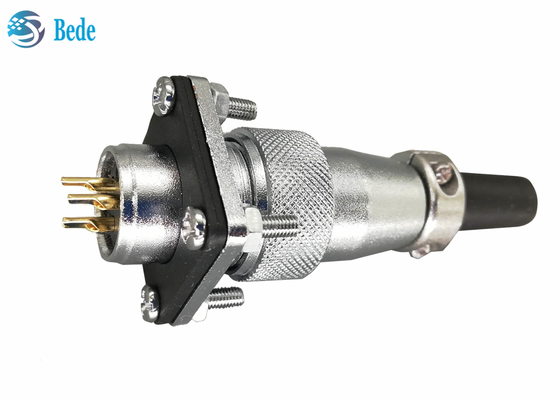

Круглые разъемы WS20 с квадратным фланцем и пылезащитной крышкой, 2 3 4 контакта, 500 В, 25 А

Круглые разъемы WS20 с квадратным фланцем и пылезащитной крышкой 2 3 4 контакта 500 В 25 А

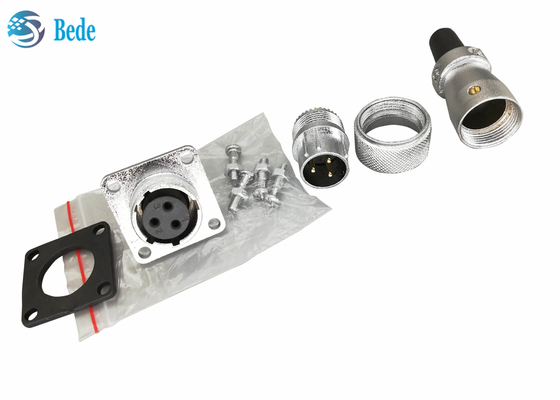

Структура продукта

  ​1. Резиновые прокладки и пылезащитная крышка, две модели, как показано на рисунке ниже, с пылезащитной крышкой или без нее по мере необходимости

  2. Корпус для монтажа на панель, цинковый сплав с хромированным покрытием,

  3. Корпус для подключения проводов, цинковый сплав с хромированным покрытием,

  4. Гайка, цинковый сплав с хромированным покрытием, используется для фиксации вилки и розетки после соединения

  5. Винты, шайбы и гайки, материал из нержавеющей стали, используются для крепления на панели

  6. Корпус для провода, цинковый сплав с хромированным покрытием,

  7. Защитный кожух кабеля, резиновый материал,

  8. Изолятор, инженерный пластик PPS

  9. Контактные штыри, латунный материал с золотым покрытием

Краткая информация

• Контакты: 2 3 4
• Применимая температура: -40℃ ~ +75℃
• Применимый провод: 11AWG
• Количество подключений и отключений: ≥500
• По умолчанию поставляется модель A на рисунке ниже, если требуется модель B, пожалуйста, свяжитесь с нами

Размер продукта

   Со стороны подключения проводов:  ΦD=25,8 мм     L=49,5 мм        Φd_max=11,6 мм

   Со стороны монтажа на панель: Φd1=M20   D=M22   L=14 мм    L1=28 мм   L2=23 мм

                                     B=22 мм    Φd=20,5 мм     b=22 мм   Φ=3,2 мм

Электрические данные
