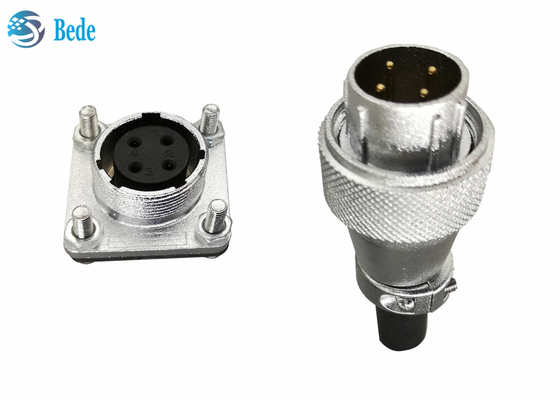

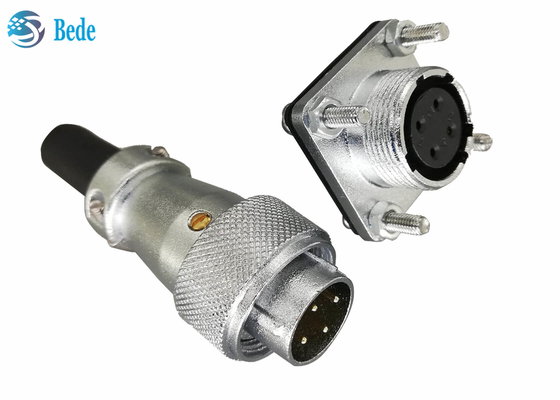

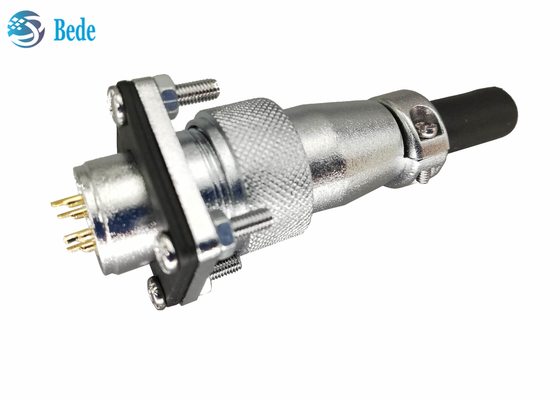

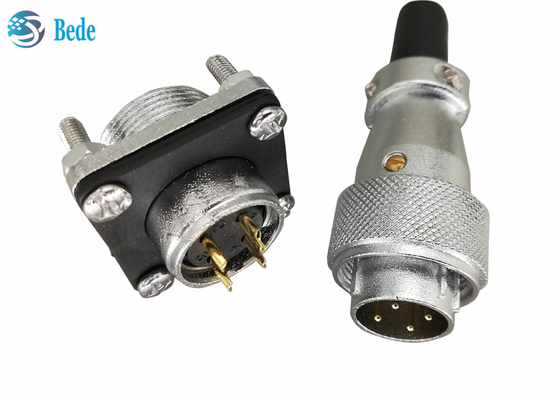

WS20 5 6 7 8 Пиновый круговой разъем с квадратным фланцем и пылевым покрытием 500В 10А

Большие изображения : WS20 5 6 7 8 Пиновый круговой разъем с квадратным фланцем и пылевым покрытием 500В 10А

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	BEDE
Сертификация:	CE ROHS
Номер модели:	WS20-SF-5 6 7 8

Оплата и доставка Условия:

Количество мин заказа:	100 комплектов
Цена:	Подлежит обсуждению
Упаковывая детали:	упаковка в полиэтиленовые пакеты и 100 комплектов в коробке.
Время доставки:	В течение 2 дней после оплаты
Условия оплаты:	Т/Т, Вестерн Юнион, МонейГрам
Поставка способности:	6000 комплектов в день

контакт

Подробное описание продукта

Номинальный ток:	10А	Напряжение тока Reted:	500В
Масса:	0.105kg	Применимая температура:	-40~+85℃
Сопротивление изоляции:	2000MΩ	Контактное сопротивление:	2.5mΩ
Выделить:	WS20 8-прикольный круговой разъединитель , Круговое соединительное устройство с 5 булавками 500 В , Круговое соединение с 7 булавками 10A

WS20 Круговые соединители с квадратным фланцем и пылевым покрытием 5 6 7 8 Pin 500V 10A

Описание продукта

Коннектор военного качества с корпусом из цинкового сплава, пластиковым изолятором PPS и позолоченными медными контактными булавами.5 мм монтажные отверстия и 4 шт 2Этот круговой разъем подходит для -40 ~ + 85 °C окружающей среды, широко используется в военной промышленности, навигации, авиации, разведке нефти,промышленный контроль и другие области.

WS20 5 6 7 8 Пиновый круговой разъем с квадратным фланцем и пылевым покрытием 500В 10А 0

Быстрая деталь

Пины: 5 6 7 8
применимая температура:-40°C ~ +75°C
применимый провод: 14AWG
Время подключения и выключения: ≥ 500
По умолчанию поставка является моделью А на рисунке ниже, если модель B требуется, пожалуйста, свяжитесь с нами

WS20 5 6 7 8 Пиновый круговой разъем с квадратным фланцем и пылевым покрытием 500В 10А 1

Размер продукта

Конец проводки: ΦD = 25,8 мм L = 49,5 мм Φd_{максимум}= 11,6 мм

Конец установки панели: Φd1=M20 D=M22 L=14mm L1=28mm L2=23mm

B=22мм Φd=20.5мм b=22мм Φ=3.2мм

WS20 5 6 7 8 Пиновый круговой разъем с квадратным фланцем и пылевым покрытием 500В 10А 2

Электрические данные

штифт	Номинальный ток	Номинальное напряжение	Выдерживать напряжение	Контактное сопротивление	контактные отверстия	Размер провода
5 штифтов	10А	500 В	AC1500V*1min	0.0025Ω	5*Φ1.5	14AWG
6 штифтов	5А 25А	500 В	AC1500V*1min	0.005Ω 0.001Ω	2Φ1.0 4Φ2.5	18AWG 11AWG
7 штифтов	10А	500 В	AC1500V*1min	0.0025Ω	7*Φ1.5	14AWG
8 штифтов	10А	500 В	AC1500V*1min	0.0025Ω	8*Φ1.5	14AWG
