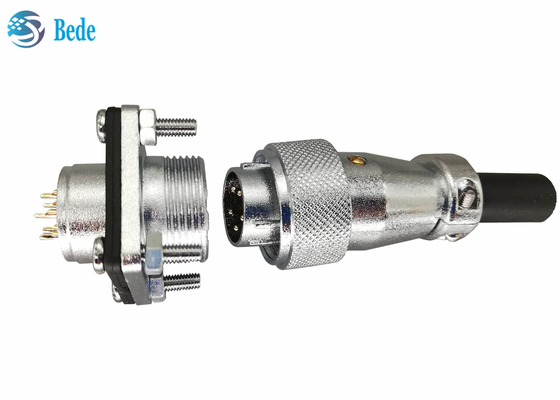

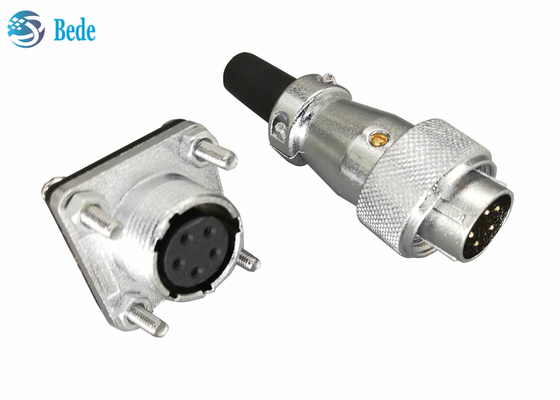

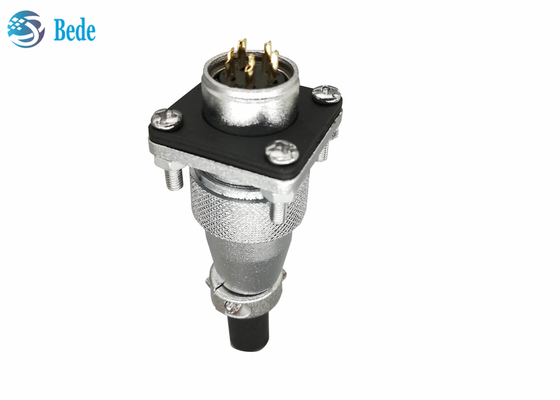

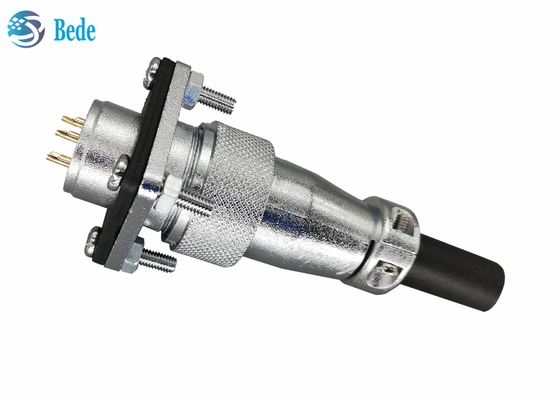

9 10 12 14-контактные круглые разъемы WS20 400 В 5 А с квадратным фланцем и пылезащитной крышкой

9 10 12 14-контактные круглые разъемы WS20 400 В 5 А с квадратным фланцем и пылезащитной крышкой
9 10 12 14-контактные круглые разъемы WS20 400 В 5 А с квадратным фланцем и пылезащитной крышкой 9 10 12 14-контактные круглые разъемы WS20 400 В 5 А с квадратным фланцем и пылезащитной крышкой 9 10 12 14-контактные круглые разъемы WS20 400 В 5 А с квадратным фланцем и пылезащитной крышкой 9 10 12 14-контактные круглые разъемы WS20 400 В 5 А с квадратным фланцем и пылезащитной крышкой

Большие изображения :  9 10 12 14-контактные круглые разъемы WS20 400 В 5 А с квадратным фланцем и пылезащитной крышкой

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: BEDE
Сертификация: CE ROHS
Номер модели: ВС20-СФ-9/10/12/14
Оплата и доставка Условия:
Количество мин заказа: 100 комплектов
Цена: Подлежит обсуждению
Упаковывая детали: упаковка в полиэтиленовые пакеты и 100 комплектов в коробке.
Время доставки: В течение 2 дней после оплаты
Условия оплаты: Т/Т, Вестерн Юнион, МонейГрам
Поставка способности: 6000 комплектов в день
контакт
Подробное описание продукта
Номинальный ток: 5А Напряжение тока Reted: 400В
Масса: 0.105kg Применимая температура: -40~+80℃
Сопротивление изоляции: 2000MΩ Контактное сопротивление: 0.005Ω
Применимый провод: 18AWG Контактный материал: Латунь с золотой
Выделить:

Круглые разъемы WS20

,

Круглые разъемы 400 В 5 А

,

12-контактный круглый разъем 400 В

Круглые разъемы WS20 с квадратным фланцем и пылезащитной крышкой 5 6 7 8 контактов 500 В 10 А



Описание продукта

   Разъем военного качества с корпусом из цинкового сплава, изолятором из пластика PPS и позолоченными медными контактными штырями. Это тип для монтажа на панель, метод проводки - сварка, на панели следует предусмотреть монтажные отверстия 20,5 мм и 4 отверстия для крепления фланца 2,3 мм. Этот круглый разъем подходит для среды -40~+85℃, подходит для диаметра кабеля 6 мм, 11AWG, широко используется в военной промышленности, навигации, авиации, разведке нефти, промышленном контроле и других областях.

   В наличии есть 2~10, 12 и 14 контактов, по умолчанию поставляется модель A, как показано на рисунке ниже, если требуется модель B, пожалуйста, свяжитесь с нами.



9 10 12 14-контактные круглые разъемы WS20 400 В 5 А с квадратным фланцем и пылезащитной крышкой 0



Размер продукта

   Конец проводки:  ΦD=25,8 мм     L=49,5 мм        Φdmax=11,6 мм

   Конец для монтажа на панель и монтажное отверстие:

Φd1 D L L1 L2 B Φd b Φ
M20 M22 14 мм 28 мм 23 мм 22 мм 20,5 мм 22 мм 3,2 мм



9 10 12 14-контактные круглые разъемы WS20 400 В 5 А с квадратным фланцем и пылезащитной крышкой 1



Электрические данные

Контакт

Номинальное

ток

Номинальное

напряжение

Выдерживаемое

напряжение

Контактное

сопротивление

Контактное

отверстие

Размер

провода
9 / 10 / 12 /  14 5A 400V AC1200V*1мин 0,005Ω Φ1,5 18AWG



Похожий продукт

Эта страница посвящена WS20, также в продаже WS16, WS24, WS28, серия также включает режим монтажа на панель, режим квадратного фланца, пожалуйста, свяжитесь с нами, если вы заинтересованы

9 10 12 14-контактные круглые разъемы WS20 400 В 5 А с квадратным фланцем и пылезащитной крышкой 2
