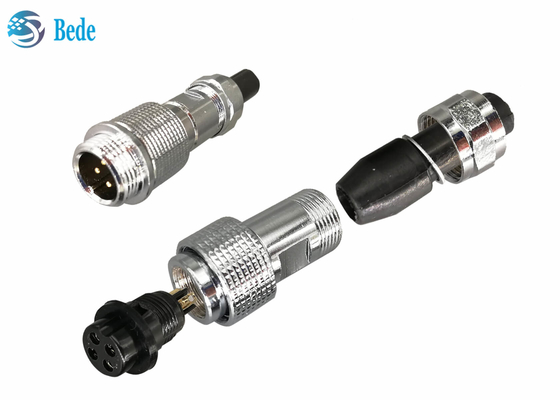

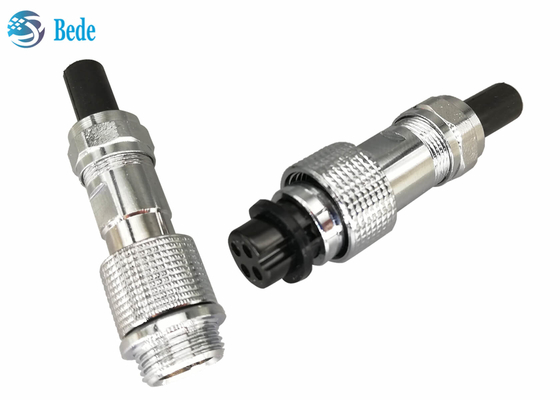

GX16 Авиационный разъем водонепроницаемый IP68, разъем для кабеля, стыковочный разъем, стиль 2~10 контактов
Sтруктура
1. Штекерный разъем, материал корпуса - цинковый сплав с никелевым покрытием, материал контактных штырей - латунь с золотым покрытием
2. Дополнительные аксессуары, защитная крышка, цинковый сплав и резиновые материалы
3. Уплотнительные кольца для гидроизоляции
4. Гнездовой разъем, черный бакелитовый материал, материал контактных штырей - латунь с золотым покрытием
5. Корпус гнездового разъема, цинковый сплав с никелевым покрытием
6/7/8, Части для зажима кабеля для гидроизоляции,
Примечание: Критически важно, чтобы все гайки были затянуты после соединения, в противном случае это может негативно повлиять на эффект гидроизоляции
Электрические данные
| Контакты |
2 контакта 3 контакта |
4 контакта |
5 контактов |
6 7 8 9 10 контактов |
| Номинальный ток |
7A |
5A |
5A |
4A |
| Рабочее напряжение |
200 В |
| Сопротивление контакта |
3 мΩ макс. |
| Сопротивление изоляции |
1500 мΩ |
| Выдерживаемое напряжение |
1500 В |
| Размер контактного отверстия Φмм |
2.45 |
2.45 |
2.00 |
1.15 |
Все знакомы
О авиационном разъеме GX16, круглых разъемах M16, пожалуйста, свяжитесь с нами или вернитесь в каталог продукции, чтобы узнать больше, если вы заинтересованы.
1. Модель для монтажа на панель - передний монтаж
2. Модель стыковки кабеля
3. Модель для монтажа на панель - задний монтаж
4. Модель для монтажа на панель с круглым фланцем
5. Модель для монтажа на панель с квадратным фланцем
6. Модель для монтажа на панель с ромбовидным фланцем
7. Модель для пайки на печатную плату с угловыми штырями
8. Модель для пайки на печатную плату с прямыми штырями
9. Модель для монтажа на панель с прямым углом - передний монтаж
10. Водонепроницаемая модель стыковки кабеля
11. Водонепроницаемая модель для монтажа на панель
12. Модель для монтажа на панель с прямым углом - задний монтаж
