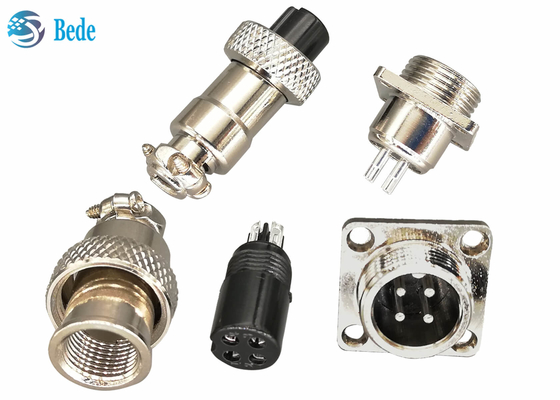

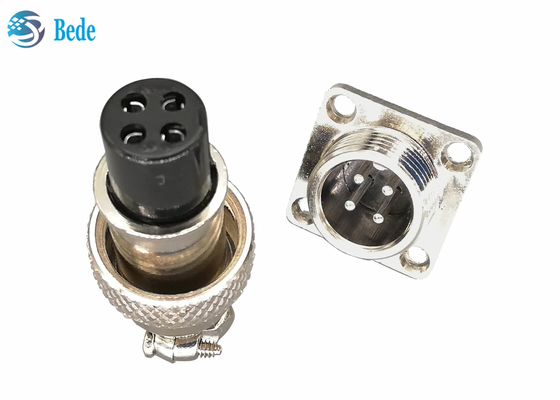

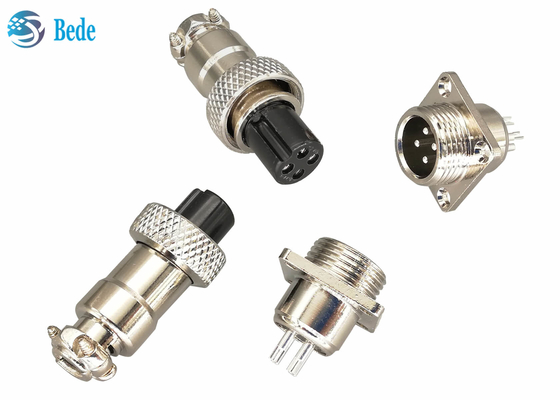

Авиационный разъем GX16 с квадратным фланцем, кабель-панель, стиль 2~10 контактов
Sтруктура
1. Корпус гнездового разъема, цинковый сплав с никелевым покрытием
2. Гайка для фиксации гнездового и штыревого разъемов после соединения, цинковый сплав и резиновые материалы
3. Гнездовой разъем, материал - черный бакелит,
4. Штыревой разъем, материал корпуса - цинковый сплав с никелевым покрытием,
5. Контактные штыри, материал - латунь с серебряным покрытием
Примечание: поставляется с винтами, шайбами, гайками для фланцевого монтажа, вырез на панели см. на рисунке ниже
Электрические данные
| контакты |
2 контакта 3 контакта |
4 контакта |
5 контактов |
6 7 8 9 10 контактов |
| номинальный ток |
7А |
5А |
5А |
4А |
| рабочее напряжение |
200В |
| Сопротивление контакта |
3 мОм макс. |
| Сопротивление изоляции |
1500 мОм |
| Выдерживаемое напряжение |
1500В |
| Размер контактного отверстия Φмм |
2.45 |
2.45 |
2.00 |
1.15 |
Все знакомы
О авиационном разъеме GX16, круглых разъемах M16, все модели следующие, пожалуйста, свяжитесь с нами или вернитесь в каталог продукции, чтобы узнать больше, если вы заинтересованы.
1. Модель для монтажа на панель - передний монтаж
2. Модель для стыковки кабеля
3. Модель для монтажа на панель - задний монтаж
4. Модель для монтажа на панель с круглым фланцем
5. Модель для монтажа на панель с квадратным фланцем
6. Модель для монтажа на панель с ромбовидным фланцем
7. Модель для пайки на печатную плату с угловыми контактами
8. Модель для пайки на печатную плату с прямыми контактами
9. Модель для монтажа на панель с прямым углом - передний монтаж
10. Водонепроницаемая модель для стыковки кабеля
11. Водонепроницаемая модель для монтажа на панель
12. Модель для монтажа на панель с прямым углом - задний монтаж
