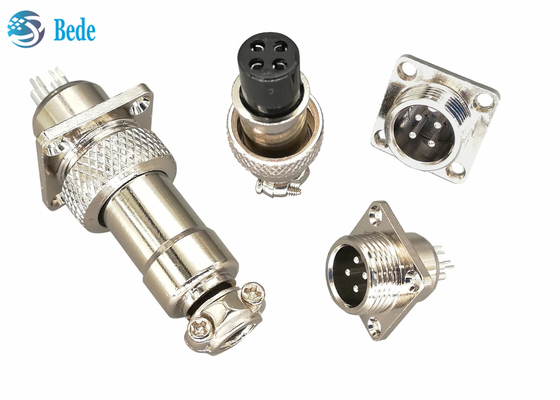

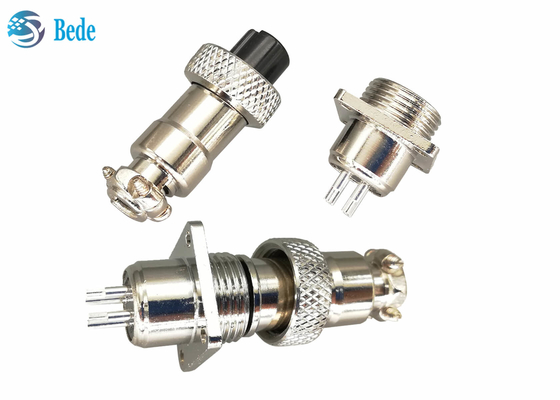

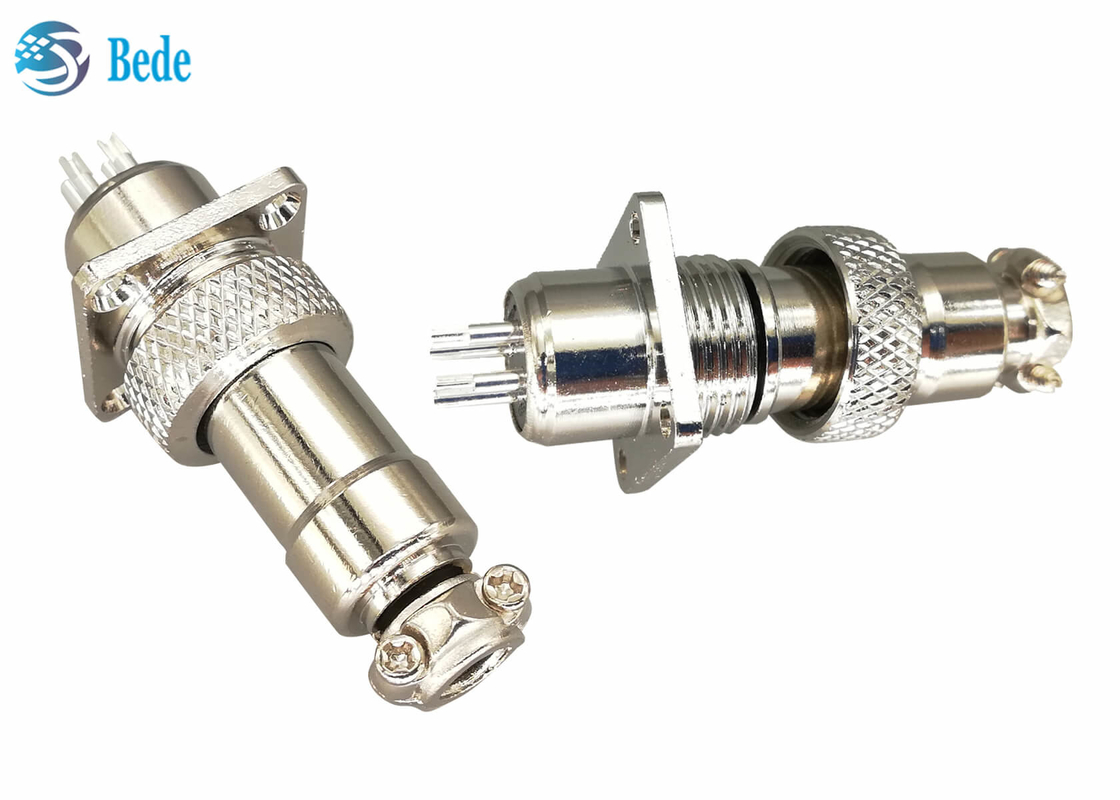

M16 Круговое соединитель с квадратным фланцевым панельным монтажным соединителем 2 ~ 10 пин 200В
Описание
1. соединитель кабеля с панелью с квадратным фланцем на конце установки панели,
2Качество военного класса, выдерживает напряжение 1500 В, рабочее напряжение 200 В,
3Контактные булавки изготовлены из серебрированной меди для высокой проводимости и низкого сопротивления.
4Способ прокладки - сварка, подходящая для кабелей с наружным диаметром 7,5 мм и ниже
5. материал оболочки - сплав цинка с никелевым покрытием, серебряный цвет, цвет балкона доступен, если вы хотите
Примечание: поставляется с винтами, прокладками, орехами для монтажа фланца, вырез панели см. следующее изображение
Электрические данные
| штифты |
2 пин 3 пин |
4 пин |
5pin |
6 7 8 9 10 пин |
| номинальный ток |
7А |
5А |
5А |
4А |
| рабочее напряжение |
200 В |
| Контактное сопротивление |
3mΩ максимум |
| Сопротивление изоляции |
1500 МΩ |
| Выдерживать напряжение |
1500 В |
| Размер контактного отверстия Φmm |
2.45 |
2.45 |
2.00 |
1.15 |
Все знакомо.
О авиационном разъеме GX16, круговых разъемах M16, все модели следующие, пожалуйста, свяжитесь с нами, или вернитесь в каталог продуктов, чтобы узнать больше, если вы заинтересованы.
1Модель установки панели - передняя установка
2. Модель стыковки кабеля
3. Модель установки панели - Задняя установка
4. Модель установки панели с круглым фланцем
5. Модель установки панели с квадратным фланцем
6. Модель установки панели с ромбом
7. Модель сварки ПКБ с локтевыми булавками
8. Модель сварки ПКБ с прямыми булавками
9. Модель установки панели под прямым углом - передняя установка
10. водонепроницаемая модель стыковки кабеля
11Модель водонепроницаемой установки панели
12. Модель установки панели под прямым углом - задней установки
