MIL-C-5015 Стандарт MS-3102 Коробка для установки военных круговых соединителей

MIL-C-5015 Стандарт MS-3102 Коробка для установки военных круговых соединителей

Что такое MIL-C-5015 разъединитель

Коннекторы серии Mil-C-5015 соответствуют американскому стандарту коннектора Mil-C-5015 (GJB600), с высокопрочной оболочкой из алюминиевого сплава, изолятором из синтетической резины, натяжным соединением,альтернативное расположение вставки, терминалы для сварки и скручивания,простая и практичная конструкция, широко используемая в промышленных машинах и оборудовании, соединителях в суровых условиях, оборонном оборудовании, судах, автомобильной промышленности,приборостроениеЭта серия разъемов от BEDE может заменить аналогичные продукты в Европе и Соединенных Штатах, такие как серия Amphenol 97, и с более конкурентоспособными ценами.

MIL-DTL-5015 имеет натянутые сцепления и поляризацию одного ключа / ключа, что обеспечивает максимальную простоту в конструкции.боеприпасы и бортовые установкиAmphenol Industrial Operations производит пять классов соединителей для удовлетворения различных требований.
Ниже приведены наименования классов и краткие описания:
А √ твердая оболочка √ для общих, неэкологических применений.
C ∆ под давлением ∆ для использования на переборках под давлением или преградах под давлением; ограничивает утечку воздуха независимо от типа и класса соединенных с ними розетки.
E/F “Устойчивость к окружающей среде с ослаблением напряжения” “проектирована для применения, когда соединитель будет подвергаться воздействию влаги, вибраций и быстрых изменений давления и температуры.
R Легкий вес Устойчивость к окружающей среде Рекомендуется для применения в новых проектах.

Для любых запросов, пожалуйста, сообщите нам номер продукта и количество, необходимое, как показано на рисунке ниже, и мы предоставим вам лучшую цену и обслуживание

Что означает код типа 5015 Connector

MIL-C-5015-MS3100: Настенный приемник с квадратным фланцем

MIL-C-5015-MS3101: Кабельный разъем

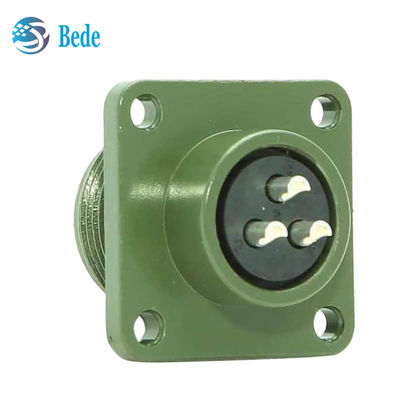

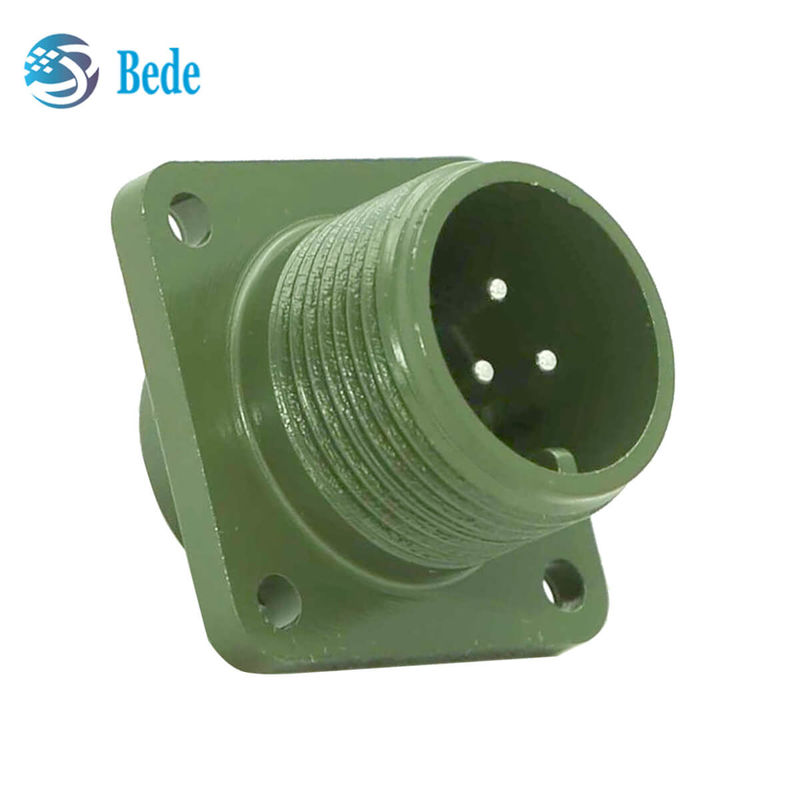

MIL-C-5015-MS3102: Установка коробки Сборник с квадратным фланцем

MIL-C-5015-MS3106: Прямая розетка

MIL-C-5015-MS3108: 90° угловая розетка

РазмерMIL-C-5015-3102A

Устройство вставки разъема MIL-C-5015

Следующее изображение показывает расположение вставки / группы отверстий номер строки кода оболочки размера 20, от направления вставки булавки.
