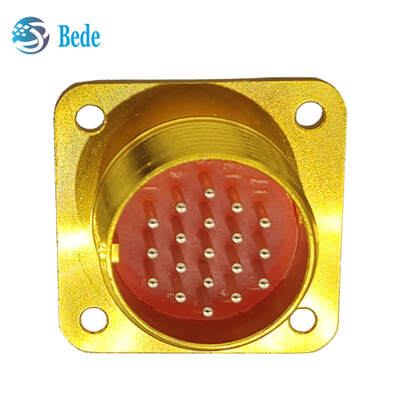

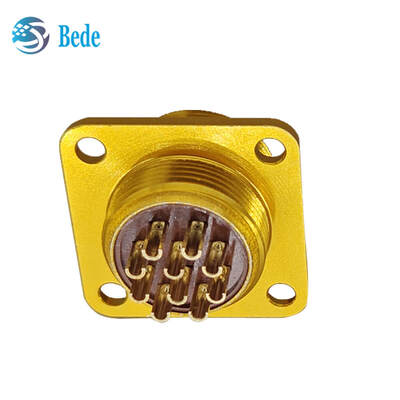

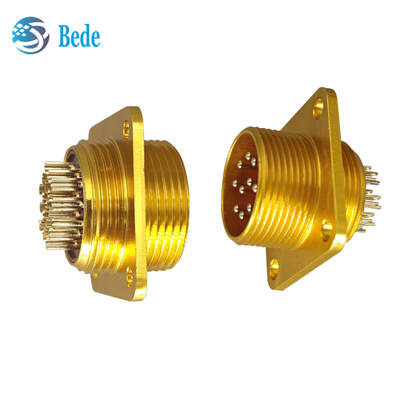

Российская стандартная серия ПК MIL Круговые разъемы Кабельный разъем с хвостом и розеткой

Большие изображения : Российская стандартная серия ПК MIL Круговые разъемы Кабельный разъем с хвостом и розеткой

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	BEDE
Сертификация:	RoHS
Номер модели:	ПК

Оплата и доставка Условия:

Количество мин заказа:	50 шт.
Цена:	Подлежит обсуждению
Упаковывая детали:	Картонные коробки
Время доставки:	10~15 дней
Условия оплаты:	Вестерн Юнион, Т/Т
Поставка способности:	5000 шт в неделю

контакт

Подробное описание продукта

Материал основы раковины:	Алюминиевый сплав	Способ подключения:	Резьбовое соединение/Прямая вставка
Разъемы:	Кабельная вилка/панельная розетка	Материал контакта::	Посеребренный/Позолоченный
Изоляционная панель:	Стекловолокно/Бакелит	Сопротивление изоляции:	≥1000 мОм
Контактное сопротивление:	≤ 5 мКм	Механическая жизнь::	500 раз
Температурный диапазон:	-60- 200°	Рабочее напряжение::	400 вольт
Рабочая ток::	5 – 40 А	PIN -код:	ПК-4/ПК-7/ПК-10/ПК-19/ПК-32/ПК-50
Выделить:	Круговые разъединители MIL стандарта России , MIL круговые разъемы с хвостом , Включатель серии PC MIL

Российский стандарт серии PC MIL Круглые разъемы Кабельная вилка с хвостовиком и розетка

Что такое разъем серии PC

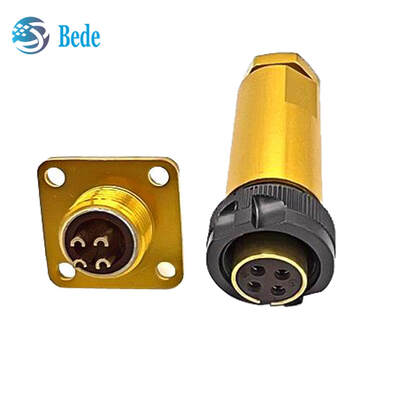

Серия PC используется для электрических соединений в радио- и электрооборудовании. Кабельная вилка соединяется с розеткой на устройстве с помощью резьбовой гайки. Два устройства также могут быть напрямую соединены (стыкованы) через вилки и розетки, установленные на соответствующих устройствах. Он компактен, имеет легкий алюминиевый корпус, обеспечивает надежные электрические соединения и прост в использовании. Эта серия доступна как в герметичном, так и в негерметичном исполнении, причем вилки и розетки доступны с хвостовыми аксессуарами. Розетка имеет штыри, а вилка - гнезда. В настоящее время она доступна в различных спецификациях, включая 4-контактные, 7-контактные, 10-контактные, 19-контактные, 32-контактные и 50-контактные, и совместима с российскими разъемами PC-4, PC-7, PC-10, PC-19, PC-32 и PC-50.

Компания Dongguan BEDE mold and plastic products CO. Ltd. поддерживает настройку цвета для разъемов серии PC. В настоящее время доступны следующие цвета: стандартное золото, светло-золотой, оливково-зеленый, темно-черный и серебристый.

Российская стандартная серия ПК MIL Круговые разъемы Кабельный разъем с хвостом и розеткой 0

Размер серии PCКабельная вилка с хвостовиком

Российская стандартная серия ПК MIL Круговые разъемы Кабельный разъем с хвостом и розеткой 1

Контакты	D	d	L
PC4	8	6	36
PC7	10	8	38
PC10	12	9	41
PC19	15.5	11	43
PC 32	19.5	13	45
PC 50	24	16	48

Размер розетки серии PC без хвостовика

Российская стандартная серия ПК MIL Круговые разъемы Кабельный разъем с хвостом и розеткой 2

Контакты	A	B	C	D & M	E	F	L	L1	M
PC4	16.5	11.8	2.2	M10X0.75	4.5	1.4	13	16	M10X0.75
PC7	18	13.2	2.2	M12X0.75	4.5	1.4	13	16	M12X0.75
PC10	20	15	2.2	M14X0.75	4.5	1.4	13	16	M14X0.75
PC19	24	18	2.2	M18X1.0	4.5	1.4	13	16	M18X1.0
PC32	28	21.5	2.7	M22X 1 / 0.75	4.5	1.8	13.3	16.3	M22X 1 / 0.75
PC50	32	26	3.2	M27X 1 / 0.75	4.5	2.0	13	16.5	M27X 1 / 0.75

Расположение контактов разъема PC

Российская стандартная серия ПК MIL Круговые разъемы Кабельный разъем с хвостом и розеткой 3

Как купить

Пожалуйста, свяжитесь с нами в любое время. Для получения точной цены, пожалуйста, поделитесь с нами кодом и количеством. Правила кодирования следующие:

Российская стандартная серия ПК MIL Круговые разъемы Кабельный разъем с хвостом и розеткой 4
