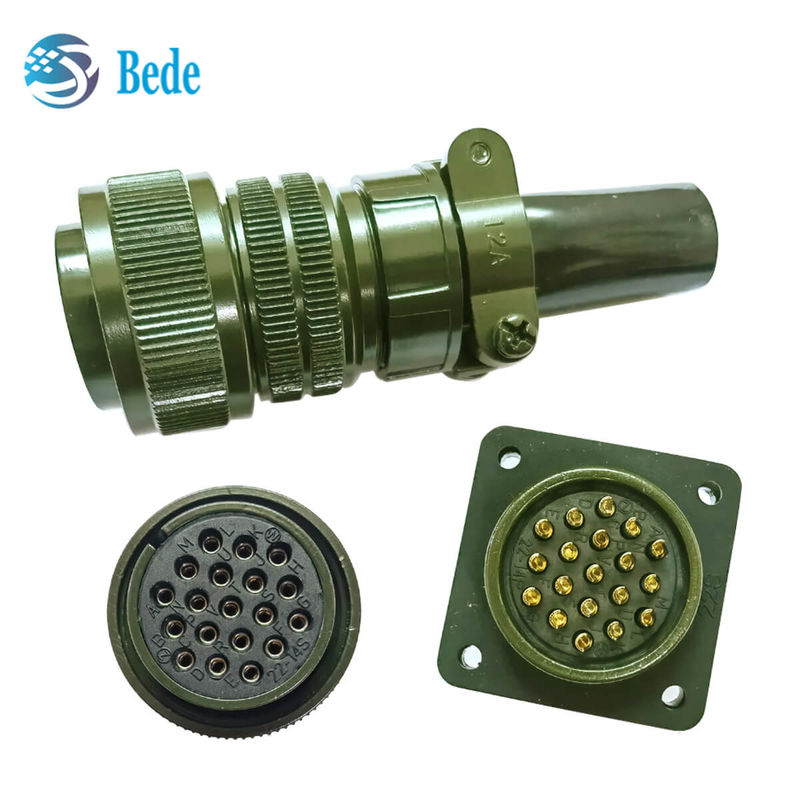

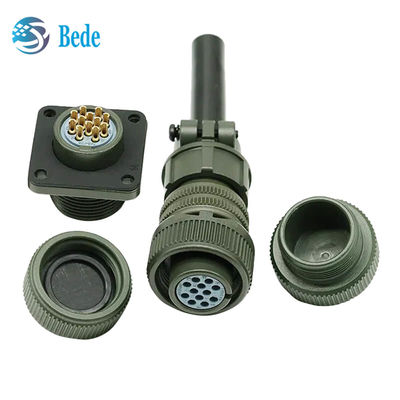

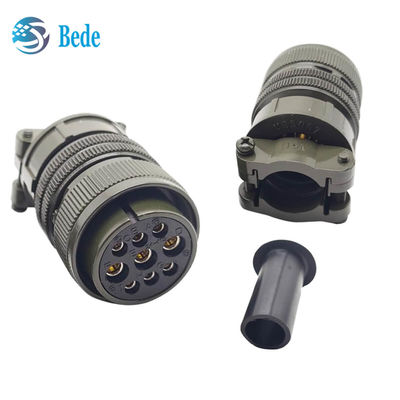

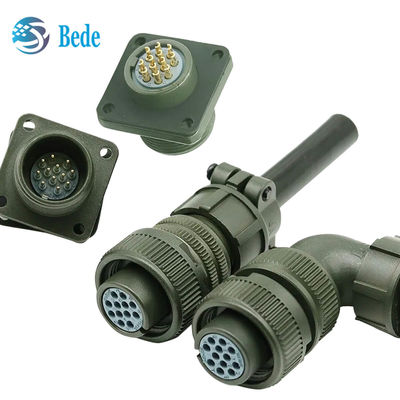

MIL-C-5015-MS3106 Прямоугольные штекерные военные круглые разъемы IP68 Waterproof
Что такое разъем MIL-C-5015
Разъемы серии Mil-C-5015 соответствуют стандарту США для разъемов для жестких условий эксплуатации Mil-C-5015 (GJB600), с корпусом из высокопрочного алюминиевого сплава, изолятором из синтетического каучука, резьбовым соединением, альтернативным позиционированием вставки, клеммами для сварки и обжима, простой и практичный дизайн, широко используемый в промышленном оборудовании и машинах, разъемах для жестких условий эксплуатации, оборонном оборудовании, кораблях, автомобильной промышленности, приборостроении, серводвигателях и т. д. Эта серия разъемов от BEDE может заменить аналогичные продукты в Европе и США, такие как Amphenol, и с более конкурентоспособными ценами.
Обозначения классов и краткие описания приведены ниже:
A – Solid Shell – для общих, неэкологических применений.
C – Pressurized – для использования на герметичных переборках или барьерах давления; ограничивает утечку воздуха независимо от типа и класса штекера, соединенного с ними.
E/F –Environmental Resisting with Strain Relief – предназначены для применений, где разъем будет подвергаться воздействию влаги, вибрации и резких перепадов давления и температуры.
R – Lightweight Environmental Resisting – короче по длине и легче по весу, чем классы E и F, MS-R обеспечивает высокую степень надежности в неблагоприятных условиях: рекомендуется для новых конструктивных применений.
По любым вопросам, пожалуйста, сообщите нам номер продукта и требуемое количество, как показано на рисунке ниже, и мы предоставим вам лучшую цену и обслуживание
Что означает кодовое обозначение типа разъема 5015

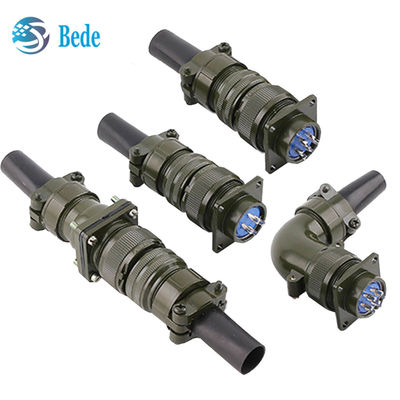

MIL-C-5015-MS3100: Настенный разъем с квадратным фланцем
MIL-C-5015-MS3101: Кабельный соединительный штекер
MIL-C-5015-MS3102: Разъем для монтажа в коробке с квадратным фланцем
MIL-C-5015-MS3106: Прямой штекер
MIL-C-5015-MS3108: Штекер под углом 90°
Размер MIL-C-5015-3106
| Размер корпуса |
ΦA |
ΦB |
ΦC |
D |
E |
Резьба M |
Резьба N |
| 8S |
21.43 |
9.3 |
6.41 |
13.49 |
37.3 |
1/2-28 UNEF-2B |
1/2-28 NUEF-2A |
| 10S |
24.61 |
11.17 |
8.21 |
13.49 |
38.88 |
5//8-24 UNEF-2B |
1/2-28 NUEF-2A |
| 10SL |
24.61 |
11.33 |
9.6 |
13.49 |
38.88 |
5/8-24 UNEF-2B |
5/8-24 NUEF-2A |
| 12S |
26.97 |
14.10 |
11.43 |
13.49 |
42.87 |
3/4-20 UNEF-2B |
5/8-24 NUEF-2A |
|
12
|
26.97 |
14.10 |
11.43 |
18.26 |
52.37 |
3/4-20 UNEF-2B |
5/8-24 NUEF-2A |
| 14S |
29.36 |
17.15 |
13.37 |
13.49 |
42.87 |
7/8-20 UNEF-2B |
3/4-20 NUEF-2A |
| 14 |
29.36 |
17.15 |
13.37 |
18.26 |
52.37 |
7/8-20 UNEF-2B |
3/4-20 NUEF-2A |
| 16S |
31.75 |
20.45 |
16.54 |
13.49 |
42.87 |
1-20 UNEF-2B |
7/8-20 NUEF-2A |
| 16 |
31.75 |
20.45 |
16.54 |
18.26 |
52.37 |
1-20 UNEF-2B |
7/8-20 NUEF-2A |
| 18 |
34.13 |
23.62 |
19.72 |
18.26 |
52.37 |
11/4-18 UNEF-2B |
1-20 NUEF-2A |
| 20 |
37.31 |
26.67 |
23.68 |
18.26 |
55.57 |
11/4-18 UNEF-2B |
13/16-18 NUEF-2A |
| 22 |
40.48 |
29.85 |
26.07 |
18.26 |
55.57 |
13/8-18 UNEF-2B |
13/16-18 NUEF-2A |
| 24 |
43.66 |
33.02 |
29.24 |
18.26 |
58.72 |
11/2-18 UNEF-2B |
17/16-18 NUEF-2A |
| 28 |
50.01 |
38.61 |
34.80 |
18.26 |
58.72 |
13/4-18 UNEF-2B |
17/16-18 NUEF-2A |
Расположение контактов разъема MIL-C-5015
На рисунке показано расположение контактов / номер ряда отверстий корпуса размера 20, со стороны вставки штыря. Пожалуйста, свяжитесь с нами, если вам нужна дополнительная информация.
