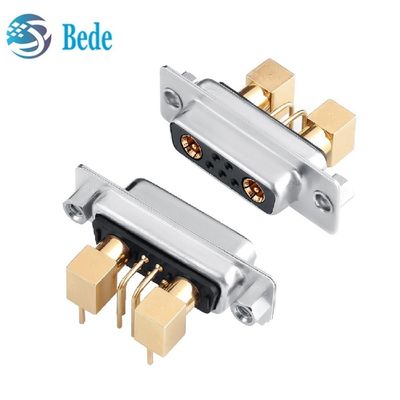

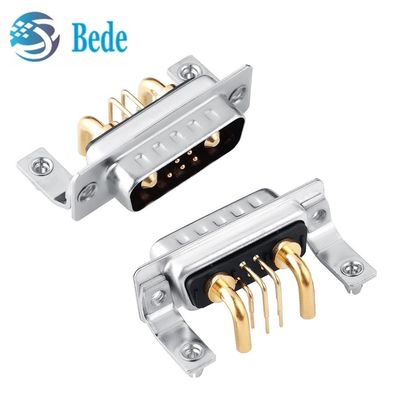

7W2 Коаксиальный D-Sub Right Angle/Right Pins High Current Connector Combo DB

7W2 Коаксиальный D-Sub Разъем с прямым/угловым расположением контактов, комбинированный DB разъем для высоких токов

Описание

Эта страница посвящена комбинированным разъемам D-Sub с угловым расположением контактов для высоких токов, мужским и женским комплектам, используемым в приложениях, требующих одновременной передачи питания и сигналов в одном разъеме. Широко используется в областях связи, робототехники, автоматизации и транспорта.
  Разъем 7w2 D-Sub имеет 2 силовых контакта и 5 сигнальных контактов. Силовые контакты доступны с номинальным током от 10 А до 40 А, отличаясь только размером клеммы. Импеданс коаксиальных контактов составляет 50 Ом или 75 Ом. Все контактные штыри изготовлены методом механической обработки, из фосфористой меди, с полным золотым покрытием для гарантии их производительности и срока службы.

Электрические характеристики

1. Номинальные токи силовых контактов: 10, 20, 30 или 40 Ампер (опционально), см. следующий чертеж и таблицу для получения подробной информации
2. Номинальный ток разъема с сигнальным контактом: 3,0 Ампера
3. Рабочее напряжение: 300 В
4. Сопротивление силовых контактов: Макс. 2,7 миллиома
5. Испытательное напряжение: 1000 В переменного тока в течение 1 минуты
6. Сопротивление изоляции: Мин. 2000 мегаом.
7. Диапазон рабочих температур: от -55°C до +125°C

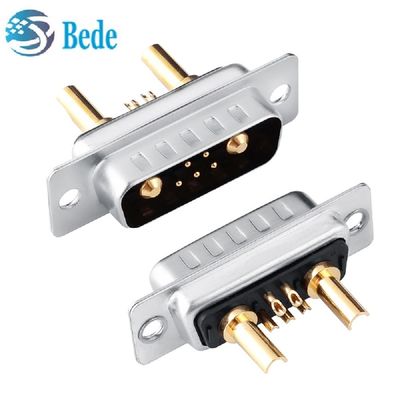

Следующий чертеж относится к комбинированным разъемам 7W2 DB с прямыми штырями,
