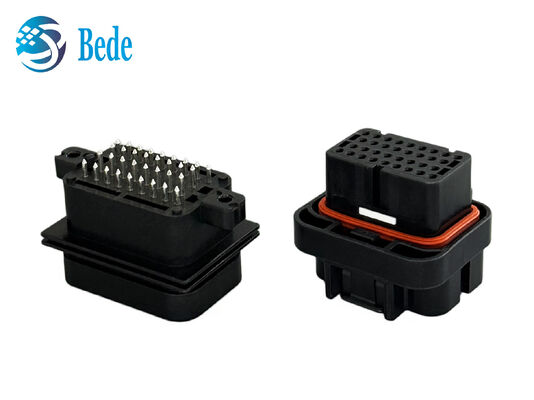

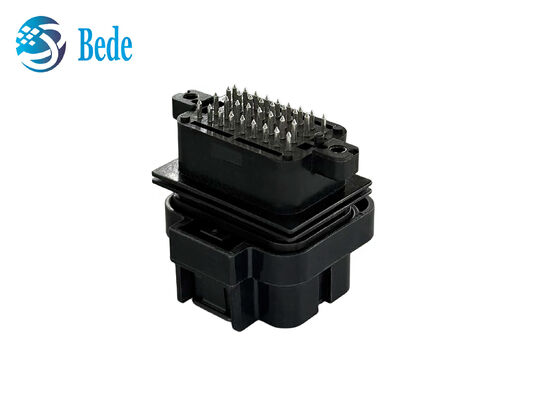

34-контактный водонепроницаемый разъем ЭБУ для автомобилей, совместимый с TE 4-1437290-0 и 2-6447232-3

Описание

Этот 34-контактный автоуправляющий контактор предназначен для стабильных электрических соединений в электронных системах управления транспортными средствами.он имеет компактную 34-позиционную компоновку и герметичную структуру для автомобильных приложений, где защита и стабильность соединения важны.Особняк соединителя изготовлен из машиностроительного пластика, а уплотнительная система помогает защитить зону соединения от воды, пыли и других внешних загрязнителей.Его водонепроницаемая конструкция помогает поддерживать стабильную производительность в обычных автомобильных условиях, таких как вибрацияКомплект соединителей включает в себя соединительные компоненты для применения на стороне провода и на стороне ПКБ, обеспечивая безопасную механическую связь и надежное электрическое соединение.Разработан как совместимая альтернатива TE 4-1437290-0 и 2-6447232-3, этот разъем подходит для автомобильных проводов, модулей ECU, датчиков, систем освещения и другого электронного оборудования управления.

Спецификации

Характеристики продукта

• Изготавливается из машиностроительного пластика с герметичной корпусной структурой, обеспечивающей практическое решение для электронных систем транспортных средств.

• Удалённая конструкция помогает уменьшить попадание воды, пыли и других загрязнителей, что делает разъединитель подходящим для влажной и открытой автомобильной среды.

• Конфигурация с 34 позициями и 4-мя рядами обеспечивает несколько точек соединения в компактном корпусе разъединителя, помогая удовлетворить требования к проводке ЭКУ и других электронных систем управления.

• Структура с ключом и встроенная система блокировки помогают правильному соединению и держать разъединитель надежно включенным во время эксплуатации транспортного средства.

• Разработан как совместимая альтернатива TE 4-1437290-0 и 2-6447232-3, предлагающая практический вариант для замены или разработки совместимых автомобильных сборов разъемов.

• Коннектор на стороне провода поддерживает стандартные процессы скремпинга, в то время как заголовок на стороне ПКБ предназначен для сварки через отверстия, обеспечивая эффективную проводку и сборку ПКБ.

Заявления

• Автомобильные проводки
  Подходит для соединений проводки, требующих надежного, герметичного соединения между кабелями транспортного средства и электронными модулями.

• Датчики транспортных средств
  Может использоваться для подключения датчиков к ЭКУ и модулям управления, обеспечивая стабильную передачу сигнала в автомобильных электронных системах.

• Системы управления телом
  Подходит для электроники кузова, такой как освещение, управление дверью, управление питанием и другие функции управления транспортным средством, требующие многопозиционных соединений.

• Системы освещения автомобилей
  Проектированы для соединительных точек в автомобильных осветительных комплектах, включая модули управления и интерфейсы проводки.

• Промышленные и внедорожные автомобили
  Запечатанная конструкция также может рассматриваться для электронного оборудования управления, используемого в грузовиках, сельскохозяйственной технике, строительных транспортных средствах и другом мобильном оборудовании.

1. Шаг 1Проверить компоненты
   Перед сборкой проверьте корпус разъемов, заголовок ПКБ, терминалы, провода, уплотнения и уплотнительные розетки.

2. Шаг 2 Подготовить провода
   Выберите подходящий терминал и провода в соответствии с требованиями к применению.Используйте подходящий инструмент крепирования, чтобы надежно прикрепить терминал к проводу.

3. Шаг3Вставьте терминалы
   Вставьте каждый сжатый терминал в правильную полость с задней стороны корпуса разъединителя.Осторожно потяните провода, чтобы проверить, что терминал правильно удерживается.

4. Шаг 4 Проверьте уплотнительные элементы
   Убедитесь, что проводные уплотнители правильно расположены и уложены.

5. Шаг 5Установка заголовка ПКБ
   Поместите заголовок ПКБ вертикально в соответствии с макетом ПКБ. Справочный разъем использует метод заканчивания сварки через отверстие. После сварки,проверять соединения для подтверждения правильного электрического соединения и механической стабильности.

6. Шаг 6 ¦Сложите соединители
   Перед соединением выровняйте ключевые элементы соединителя на стороне провода и заголовка PCB.Не заставляйте соединитель, если части не правильно выровнены.

7. Шаг7Проведите заключительную проверку
   Проверьте завершенную сборку на правильное расположение терминала, безопасное блокирование, правильное удержание провода и видимые повреждения.До установки в транспортное средство или электронный модуль подтвердить, что разъем полностью установлен..
   Примечания к собранию
   Используйте терминалы, уплотнители, уплотнительные розетки и инструменты для скрещивания, которые соответствуют конструкции соединителя и спецификациям провода.и процедуры сборки должны быть проверены в соответствии с фактическими материалами, оборудование и используемый производственный процесс.

Частые вопросы

1. 4-1437290-0 и 2-6447232-3 совпадают в паре соединителей?

   О: Да. Они представляют собой компоненты соединения на стороне провода и PCB системы соединителей.

2. Вы можете предоставить образцы перед массовым производством?

   Ответ: Да. Образцы могут быть предоставлены для измерения, испытаний сочетания, оценки сборки и проверки применения перед размещением большого заказа на производство.

3. Сколько времени требуется на этот разъем?

   Ответ: Время выполнения зависит от количества заказа, конфигурации продукта и требований к производству.мы подтвердим расчетный график доставки после рассмотрения конкретных деталей заказа.

4. Коннектор можно настроить?

   О: Мы можем обсудить варианты настройки на основе ваших требований к приложению, включая конфигурацию соединителя, дизайн корпуса, расположение терминала, сборку проводов и упаковку.

5. Как я могу подтвердить, что этот разъем подходит для моего приложения?

   Ответ: Пожалуйста, укажите необходимое количество штифтов, номер соединителя или номера справочной части, размер провода, способ монтажа, условия окружающей среды и детали применения.Наша команда может затем помочь проверить конфигурацию разъема и совместимость.
