AMP 1473712-2 26-контактный автомобильный разъем ECU с 2 рядами и 7 гнездами 6473711-1

AMP 1473712-2 26-контактный автомобильный разъем ECU с 2 рядами и 7 гнездами 6473711-1
AMP 1473712-2 26-контактный автомобильный разъем ECU с 2 рядами и 7 гнездами 6473711-1 AMP 1473712-2 26-контактный автомобильный разъем ECU с 2 рядами и 7 гнездами 6473711-1 AMP 1473712-2 26-контактный автомобильный разъем ECU с 2 рядами и 7 гнездами 6473711-1 AMP 1473712-2 26-контактный автомобильный разъем ECU с 2 рядами и 7 гнездами 6473711-1 AMP 1473712-2 26-контактный автомобильный разъем ECU с 2 рядами и 7 гнездами 6473711-1

Большие изображения :  AMP 1473712-2 26-контактный автомобильный разъем ECU с 2 рядами и 7 гнездами 6473711-1

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: BEDE
Сертификация: RoHS
Номер модели: 3-1437290-7/6437288-4
Документ: 1473712-2 (1）.pdf
Оплата и доставка Условия:
Количество мин заказа: 500
Цена: Подлежит обсуждению
Время доставки: Основание на количествах
Условия оплаты: Т/Т, Вестерн Юнион
Поставка способности: 3000pcs в день
контакт
Подробное описание продукта
Ряд: АМПЕР СУПЕРСИЛ 1.0 Приколоть: Pin 26
Женский номер детали.: 3-1437290-7 Мужской номер детали.: 9-6437287-8
Материал: Корпус PA66+GF, клеммы из луженой/позолоченной меди Диапазон температур: -40°C~+125°C
Рейтинг водонепроницаемости: IP65
Выделить:

Автомобильный разъем ECU с 2 рядами

,

Автомобильный разъем ECU 6473711-1

,

Автомобильный разъем ECU с 7 гнездами

AMP 1473712-2 26-контактный автомобильный разъем ECU Superseal с 2 рядами и 7 гнездами 6473711-1

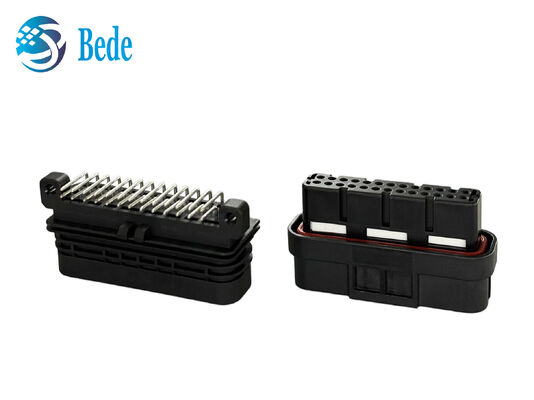

26-контактный автомобильный разъем TE/AMP SUPERSEAL 1.0 — это высоконадежное решение для автомобильных электронных блоков управления (ЭБУ). Он состоит из гнездового разъема со стороны провода (с оранжевым силиконовым уплотнением и фиксатором) и штыревого разъема с 26 штырьками под прямым углом со стороны печатной платы (с крепежными элементами), разработанного для работы в суровых условиях и обеспечения стабильной передачи сигналов/питания.

Спецификации продукта
Компонент Особенности Номер детали TE Спецификация

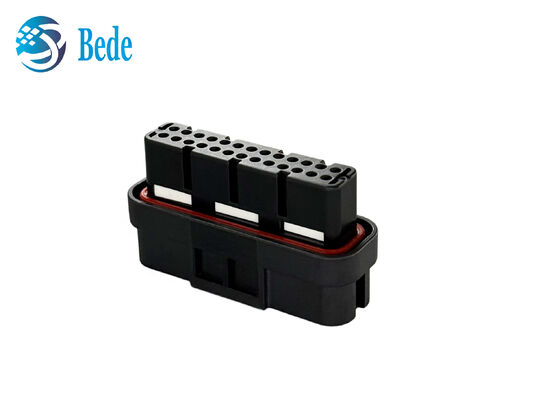

Корпус гнездового разъема (со стороны провода) Черный PA66+GF/PBT+GF, оранжевое силиконовое уплотнение, матрица 26 отверстий 2*13, защелка 1473712-2 От провода к плате, IP67

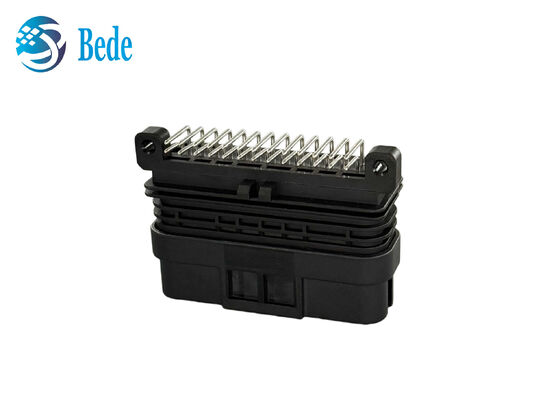

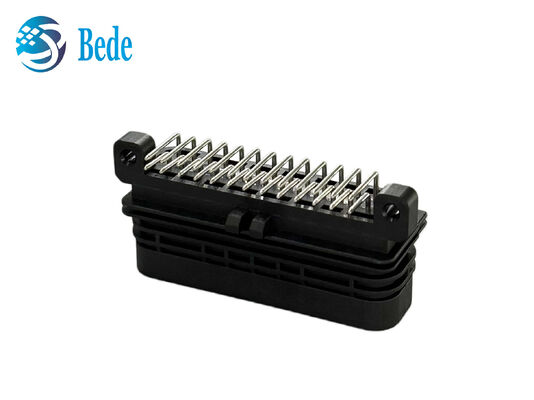

Штыревой разъем (со стороны печатной платы) Черный PA66+GF/PBT+GF, вертикальные штырьки 26 контактов, монтажные отверстия 6473711-1 Тип пайки на печатную плату
Количество контактов 26 контактов - Многосигнальный и силовой
Защита Интегрированное уплотнение + защелка - Водонепроницаемость IP67
Материал PA66+GF/PBT+GF; луженый/позолоченный медный сплав (латунь/фосфористая бронза) - Высокая проводимость, антиокислительные свойства
Диапазон температур -40°C до 125°C -
Особенности продукта
  • Водонепроницаемость IP67: Интегрированное силиконовое уплотнение + двойная фиксация, полная защита от пыли/воды
  • Высокоплотная конструкция: Компактная компоновка на 26 контактов для передачи множества сигналов/питания
  • Совместимость с TE/AMP: Прямая замена OEM, подходит для большинства интерфейсов ЭБУ/контроллеров
  • Простая установка: Штыревой разъем для пайки на печатную плату + обжимной гнездовой разъем для массового производства и обслуживания
AMP 3-1437290-7 26 Pin Superseal Automotive ECU Connector
Применение
  • Традиционные бензиновые автомобили: ЭБУ двигателя, ЭБУ трансмиссии, блок управления кузовом (BCM) и другие электронные блоки управления
  • Новые энергетические автомобили: Система управления батареями (BMS), контроллер двигателя (MCU) и другие основные компоненты электромобилей
  • Автомобильные аксессуары: Автомобильные датчики, исполнительные механизмы, интерфейсы бортовой диагностики (OBD) и другие соединения жгутов проводов
  • Промышленные и внедорожные транспортные средства: Строительная техника, сельскохозяйственная техника и другие бортовые электронные системы управления
Установка

Припаяйте штыревой разъем к печатной плате контроллера, используя его крепежные элементы; обжмите гнездовой разъем на автомобильном жгуте проводов, затем соедините его со штыревым концом для надежного уплотнения.

Примечания

Не разбирайте конструкцию уплотнения для сохранения защиты IP67; обеспечьте правильное выравнивание при соединении, чтобы избежать повреждения контактов; используйте в пределах номинального температурного диапазона (-40°C~125°C); держите контакты чистыми во время установки, чтобы предотвратить плохой контакт.

тег:

2Сборка кабеля IDC с диаметром толщины.54 мм,

Коннектор PCB для корпуса PBT,

Автомобильный соединитель заголовка выброса
