AMP 1-776180-1 35-контактный автомобильный разъем ЭБУ с прямым углом 4 мм 1-776164-1

AMP 1-776180-1 35-контактный автомобильный разъем ЭБУ с прямым углом 4 мм 1-776164-1
AMP 1-776180-1 35-контактный автомобильный разъем ЭБУ с прямым углом 4 мм 1-776164-1 AMP 1-776180-1 35-контактный автомобильный разъем ЭБУ с прямым углом 4 мм 1-776164-1 AMP 1-776180-1 35-контактный автомобильный разъем ЭБУ с прямым углом 4 мм 1-776164-1 AMP 1-776180-1 35-контактный автомобильный разъем ЭБУ с прямым углом 4 мм 1-776164-1 AMP 1-776180-1 35-контактный автомобильный разъем ЭБУ с прямым углом 4 мм 1-776164-1

Большие изображения :  AMP 1-776180-1 35-контактный автомобильный разъем ЭБУ с прямым углом 4 мм 1-776164-1

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: BEDE
Сертификация: RoHS
Номер модели: 1-776180-1/1-776164-1
Документ: 1-776164-1（1）.pdf
Оплата и доставка Условия:
Количество мин заказа: 500
Цена: Подлежит обсуждению
Время доставки: Основание на количествах
Условия оплаты: Т/Т, Вестерн Юнион
Поставка способности: 3000pcs в день
контакт
Подробное описание продукта
Ряд: АМП СУПЕРСИЛ 16 Приколоть: Pin 35
Женский номер детали.: 1-776164-1 Мужской номер детали.: 1-776180-1
Материал: Черный PA66+GF (UL94 V-0), Медный сплав (олово/позолота) Диапазон температур: -40°C~+125°C
Рейтинг водонепроницаемости: IP67
Выделить:

Автомобильный разъем ЭБУ 776164-1

,

35-контактный автомобильный разъем ЭБУ

,

Автомобильный разъем ЭБУ 1-776180-1

AMP 1-776180-1 35-контактный автомобильный ECU разъем с прямым углом 4 мм 1-776164-1

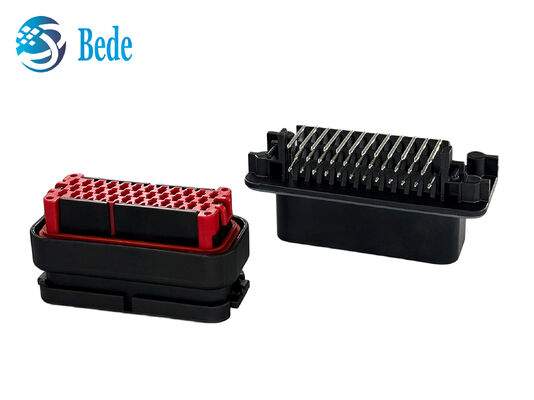

Водонепроницаемый 35-контактный разъем TE/AMPSEAL 16 серии с прямым углом является высокопроизводительным решением автомобильного класса, разработанным для суровых условий эксплуатации ЭБУ. Обладая превосходной герметизацией, компактной конструкцией и стандартизированной совместимостью, он создан для удовлетворения строгих требований современной автомобильной электроники. Состоящий из разъема для жгута проводов (мама) и штыревого разъема (папа) с прямым углом для печатной платы, он обеспечивает стабильную и надежную передачу питания и сигналов в экстремальных условиях, включая высокие температуры, вибрацию, воздействие масла и проникновение воды.
Технические характеристики продукта
Компонент Особенности Номер детали TE Спецификация
Номинальный ток До 15 А на контакт (совместимость с проводами 0,5~1,25 мм²) - Автомобильные применения с высоким током
Тип монтажа Мама: обжимной тип для провода; Папа: пайка на печатную плату под прямым углом - Провод-плата/провод-провод, экономия места

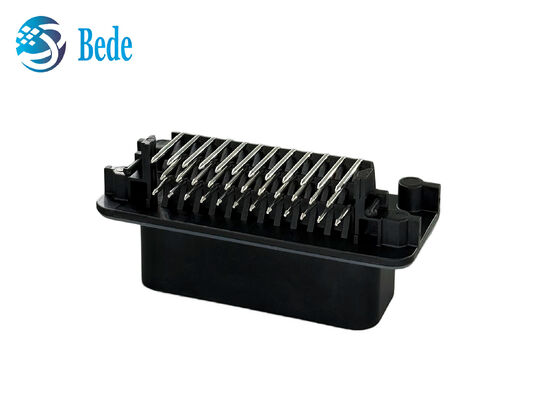

Штыревой разъем (со стороны печатной платы) 35 штырей под прямым углом, монтажный штифт 776180-1 Штыревой разъем с прямым углом для печатной платы

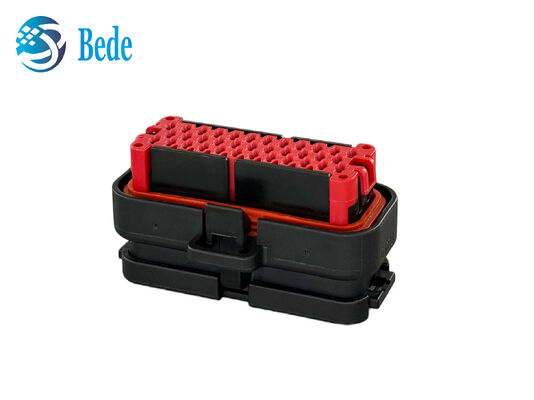

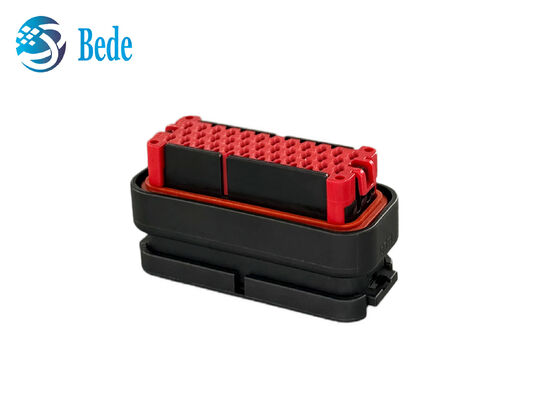

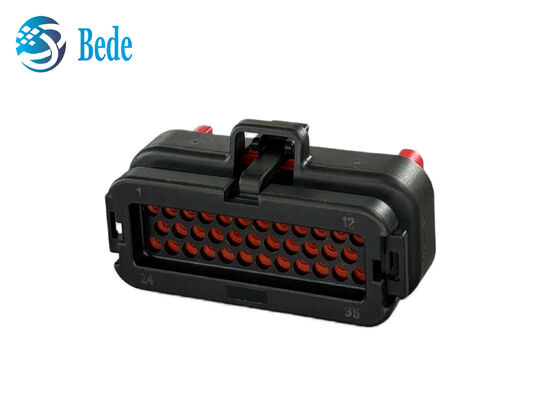

Корпус (со стороны провода) Интегральное силиконовое уплотнение, красный вторичный фиксатор, защелка 776164-1 Водонепроницаемый разъем мама IP67
Особенности продукта
  • Двойная защита IP67 - Встроенная оранжевая первичная прокладка и красный механизм вторичной фиксации надежно защищают от влаги, смазки и пыли в суровых условиях моторного отсека
  • Оптимизированная компоновка штырей под прямым углом - Терминалы под углом 90° эффективно минимизируют вертикальный зазор печатной платы, идеально подходят для компактных конструкций ЭБУ и модулей управления
  • Прямая совместимость с серией TE AMPSEAL 16 - Полностью взаимозаменяем с оригинальными компонентами TE, широко совместим со стандартными соединениями ЭБУ и контроллеров
  • Упрощенное производство и обслуживание - Штыревой разъем под прямым углом поддерживает автоматическую пайку печатных плат, а сторона мама обеспечивает эффективный обжим жгута проводов для массового производства
AMP 3-1437290-7 26 Pin Superseal Automotive ECU Connector
Применения
  • ЭБУ двигателя, блок управления трансмиссией TCU, блок управления кузовом BCM и блок управления мочевиной DCU в обычных автомобилях
  • BMS, MCU и VCU для электронных систем автомобилей на новой энергии
  • Бортовые системы управления для тяжелых грузовиков, строительной и сельскохозяйственной техники
  • Соединения проводки для автомобильных датчиков, исполнительных механизмов и диагностических интерфейсов
Установка и примечания
Поддерживает автоматическую пайку и обжим жгута для массового производства; избегайте неправильной разборки, воздействия чрезмерных температур и избыточного тепла при пайке для сохранения герметичности и производительности.
