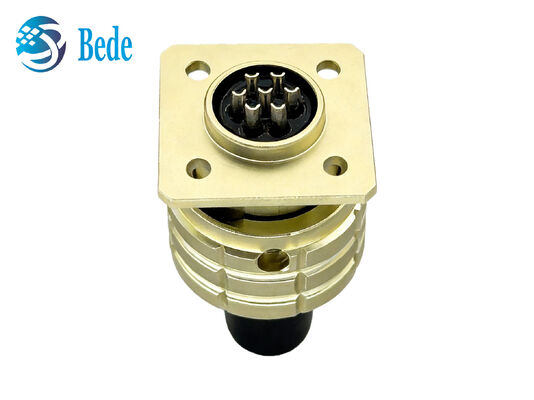

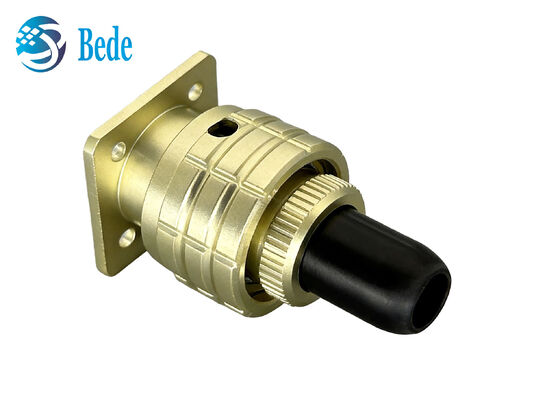

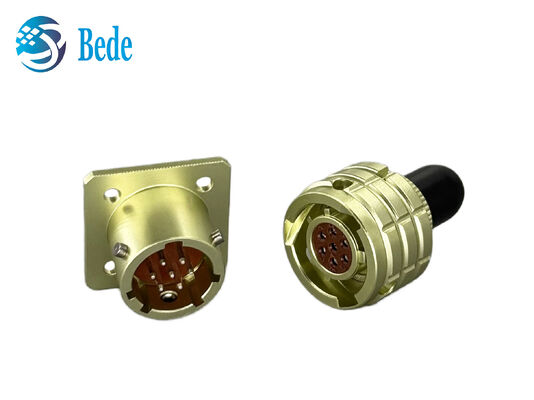

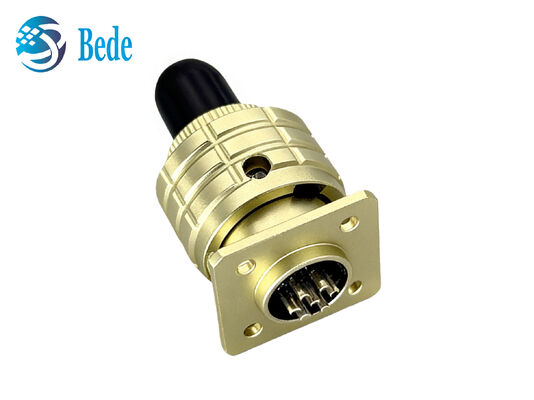

Сверхмалый байонетный круглый разъем серии OHS, 4/50-контактный микроразъем для промышленности

Описание

Сверхмалые байонетные разъемы серии OHS разработаны для компактных электронных систем, где важны надежные соединения и экономия места. Эти сверхмалые круглые разъемы идеально подходят для компактных электронных устройств, измерительной аппаратуры, коммуникационного оборудования и других приложений с ограниченным пространством. Они поддерживают многопозиционное кодирование для точной установки и надежного соединения.

Технические характеристики

Особенности продукта

• Надежная электрическая производительность для цепей переменного и постоянного тока

  Разработанная для стабильной передачи сигналов и питания, серия OHS поддерживает применение в цепях переменного и постоянного тока с постоянной электрической производительностью. Контакты с золотым или серебряным покрытием обеспечивают превосходную проводимость, низкое контактное сопротивление и стабильность соединения при длительной эксплуатации.

• Надежный байонетный механизм блокировки

  Быстрое соединение и разъединение с несколькими вариантами кодирования для точного выравнивания и безопасного соединения.

• Электрические соединения для наружных и суровых условий эксплуатации

  Для применений, подверженных вибрации, перепадам температур, пыли или влаге, герметичные версии OHS обеспечивают улучшенную защиту от окружающей среды. Они подходят для наружных электронных систем и промышленного оборудования, работающего в сложных условиях.

• Применение в качестве замены российского стандартного промышленного оборудования

  Разъемы серии OHS разработаны как совместимые альтернативы разъемам российского стандарта серии ОНЦ-БС. Они подходят для модернизации промышленного оборудования, проектов замены и обслуживания, а также для электрических систем, изначально разработанных с интерфейсами российского стандарта.



  Характеристика	Преимущество
  Сверхмалый размер	Экономит установочное пространство
  Множество вариантов контактов	Поддерживает различные схемы цепей
  Байонетное запирание	Быстрое соединение и надежная фиксация
  Высокая надежность контактов	Стабильная передача сигнала
  Промышленный дизайн	Подходит для требовательных сред

Применение

• Системы промышленной автоматизации и управления

• Применение в наружных и суровых условиях

• Коммуникационное и радиооборудование

• Замена российского стандартного оборудования

Размер и компоновка

Внешние размеры показаны на изображении ниже. Пожалуйста, ознакомьтесь с ними и определите, подходят ли они для вашего продукта.

Советы по установке

1. Правильно выровняйте положение ключа разъема.

2. Вставьте вилку в гнездо.

3. Поверните стопорное кольцо байонета до полного закрепления.

4. Проверьте стабильность соединения перед эксплуатацией.

Рекомендации по техническому обслуживанию

1. Содержите контакты разъема в чистоте.

2. Избегайте чрезмерного изгиба кабелей.

3. Регулярно проверяйте механизм блокировки.

Часто задаваемые вопросы

1. Какие конфигурации контактов доступны для разъема серии OHS?

   О: Серия OHS доступна с несколькими контактными схемами, включая 4, 7, 10, 19, 32 и 50 контактов. Различные конфигурации обеспечивают гибкие решения для передачи сигналов, цепей управления и компактных электрических систем.

2. Как вы обеспечиваете качество разъемов?

   О: Мы осуществляем строгий контроль качества на протяжении всего производственного процесса. Каждый разъем проверяется на внешний вид, производительность контактов, точность сборки и механическую надежность перед отгрузкой. Также доступны предпроизводственные образцы для утверждения заказчиком перед массовым производством.

3. Предоставляете ли вы образцы перед оптовыми заказами?

   О: Да. Образцы доступны для тестирования и оценки перед массовым производством. Это позволяет заказчикам проверить размеры разъемов, характеристики соединения и электрические параметры перед размещением более крупных заказов.

4. Почему стоит выбрать ваши разъемы?

   О: Мы ориентируемся на предоставление надежных решений для круглых разъемов с конкурентоспособными ценами, стабильными производственными мощностями и профессиональной технической поддержкой. Наш опыт в области промышленных разъемов позволяет нам предоставлять как стандартные продукты, так и индивидуальные решения для соединения для клиентов по всему миру.

Упаковка и доставка

• Доступны индивидуальные решения по упаковке

• Быстрые сроки производства

• Поддержка глобальной доставки
