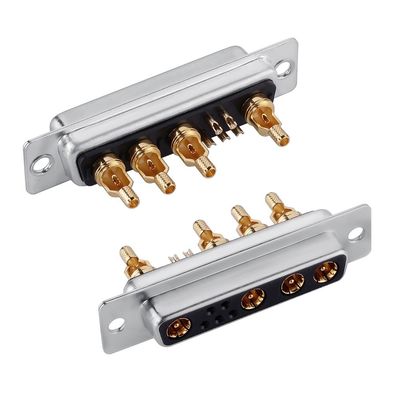

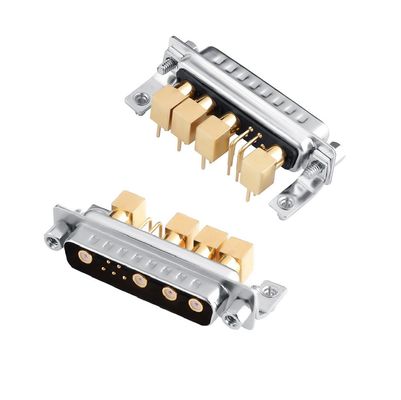

D-Sub Mixed Coaxial Connector RF / Power Righ Angle Connector 9W4 для печатных плат

D-Sub Mixed Coaxial Connector RF / Power Righ Angle Connector 9W4 для печатных плат

Функция и применение


Этот 9W4 смешанный DB разъединитель имеет 5 силовых и 4 сигнальных булав, используемых в военных, автоматизации, робототехники и других областях

Материал и производительность

1. Все контактные булавки из обработанной латуни и полностью позолоченные, с хорошей проводимостью и очень низким сопротивлением при контакте
2. Изолятор изготовлен из черного ПБТ пластика с 30% стеклянного волокна, огневой рейтинг отвечает UL -94 -V0
3. Оружейная оболочка из латуни, покрытая никелем, обеспечивает коррозионный эффект и красивый вид

Электрические иМеханическиеХарактеристики

1. Контактный ток высокой мощности: 10, 20, 30 или 40 ампер
2. Рабочее напряжение: 300 В
3. Контактное сопротивление высокой мощности: максимум 10 миллиомм
4. Диэлектрическое сопротивляющее напряжение: 1000 VAC в течение 1 минуты
5. Сопротивление изоляции: минимум 2000 кОмм
6. Температура: от -55 до +125°C
7. Радиочастота: 0~3 ГГц
8. Сила вставки: 0,2 ~ 2 Н / пин для силовых булав и 2 ~ 7 Н / пин дляРадиочастотные шпильки
9. Сила извлечения:0.2 Н/прикосновение для силовых прикосновений и 0,5 Н/прикосновение дляРадиочастотные шпильки
10. Прочность: 500 циклов

Подробная информация о размерах продукта и расположении отверстий на ПКБ приведена ниже.
