24W7 DB Hybrid Connector Series Mixed Power-Signal Transmission Straight Pins (Гибридные соединители серии 24W7 DB) Смешанная передача силы-сигнала с прямыми булавками

Большие изображения : 24W7 DB Hybrid Connector Series Mixed Power-Signal Transmission Straight Pins (Гибридные соединители серии 24W7 DB) Смешанная передача силы-сигнала с прямыми булавками

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	BEDE
Сертификация:	CE
Номер модели:	7W2 прямоугольные булавки
Документ:	24W7-combo-d-sub-female-ter...or.pdf

Оплата и доставка Условия:

Количество мин заказа:	100
Цена:	Подлежит обсуждению
Упаковывая детали:	Сумка для физкультуры и картон
Время доставки:	Основание на количествах
Условия оплаты:	Т/Т, Вестерн Юнион
Поставка способности:	4000pcs в день

контакт

Подробное описание продукта

Применимая температура:	-55~+125℃	Пол:	мужчина и женщина
Тип разъема:	Подводная лодка d	Рабочее напряжение:	300В
Номинальный ток:	10A / 20A / 30A / 40A	Стиль разъема:	D-SUB 7W2
Контактный материал:	Золото медного сплава покрыло	Коннектор с контактным материалом для сигнала:	Латунное покрытое золото
Сигнальные контакты:	3А	Изоляционный материал:	PBT+30%GF
Выделить:	Прямой штыревой разъем , Гибридный разъем 24W7 DB , Разъем для передачи смешанных сигналов питания и данных

24W7 DB Hybrid Connector Series Mixed Power-Signal Transmission Straight Pins (Гибридные соединители серии 24W7 DB) Смешанная передача силы-сигнала с прямыми булавками

Описание

Коннекторы Bede 24W7 D-Sub переопределяют решения для взаимосвязей с ограниченным пространством с помощью оптимизированной гибридной конфигурации с 24 булавами (7 коаксиальных RF + 17 контактов питания).Проектированы для критически важных систем, требующих одновременной подачи высоковольтного питания и точной передачи сигнала в компактных отпечатках.

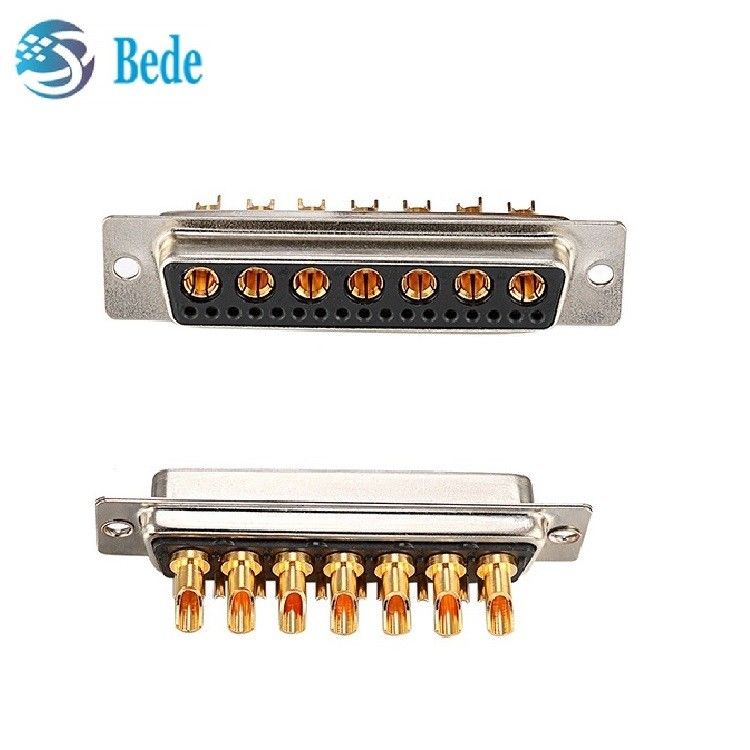

24W7 DB Hybrid Connector Series Mixed Power-Signal Transmission Straight Pins (Гибридные соединители серии 24W7 DB) Смешанная передача силы-сигнала с прямыми булавками 0

Применение:

Телекоммуникационная инфраструктура: мощность массивной антенны MIMO/консолидация сигнала
Робототехника: объединение сервомотора кобота и сигналов обратной связи
Хранение энергии: интерфейсы BMS для мониторинга напряжения с несколькими ячейками
Аэрокосмическая: Авиационный модуль LRU с горячей связью

Технические спецификации

Контактная компоновка: 24 позиции (7x коаксиальная + 17x мощность)
RF полоса пропускания DC - [вставить ГГц]
Рейтинг тока: 3A на одно контакты,
Набор тока: 10A/ 20A/ 30A/ 40A необязательно
Контактное сопротивление:2Максимально 0,7 МОм.
Сопротивление изоляции:2000 мегаоммов мин
Диэлектрическое противопожарное напряжение: 1000 В в течение 1 мин.
Сила вставки: 0,7 ~ 2N на один контакт
Сила вытягивания: 2N на один контакт
Рабочая температура: от -55°C до +105°C

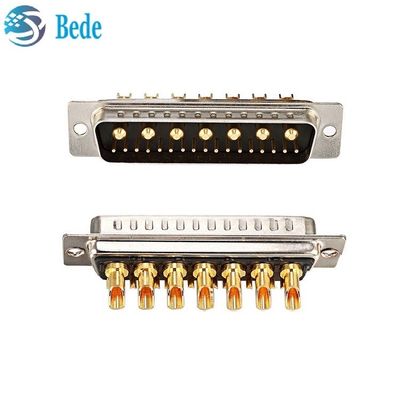

24W7 DB Hybrid Connector Series Mixed Power-Signal Transmission Straight Pins (Гибридные соединители серии 24W7 DB) Смешанная передача силы-сигнала с прямыми булавками 1

Материал и отделка

Части	Материалы	закончить
раковина	SPCC-SD	Никель или олово
контактные булавки	Фосфорная медь	Золотая отделка над никелем
Изолятор	PBT + 30% GF	UL94V-O)
