Разъем печатной платы с шагом 2,54 мм, сборка кабеля IDC, разъем с эжекционной защелкой на 10-64 контакта, корпус из ПБТ

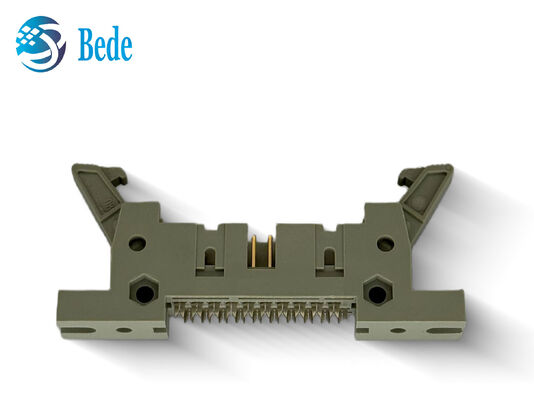

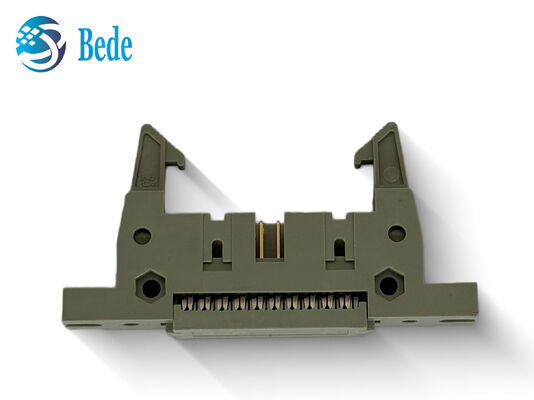

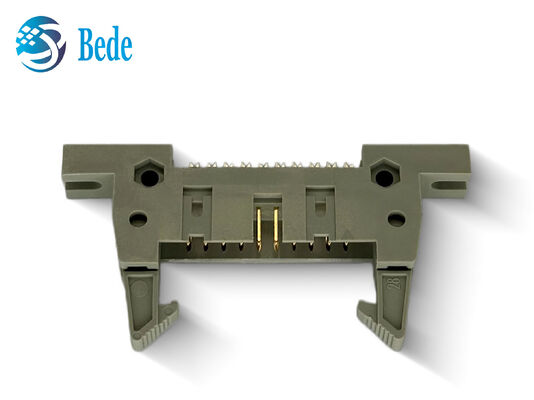

Большие изображения : Разъем печатной платы с шагом 2,54 мм, сборка кабеля IDC, разъем с эжекционной защелкой на 10-64 контакта, корпус из ПБТ

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	BEDE
Номер модели:	Серия NF 2,54 мм
Документ:	2.54mm Ejector Box Header w...e).pdf

Оплата и доставка Условия:

Количество мин заказа:	500
Цена:	Подлежит обсуждению
Время доставки:	Основание на количествах
Условия оплаты:	Т/Т, Вестерн Юнион
Поставка способности:	3000pcs в день

контакт

Подробное описание продукта

Количество контактов:	10-64-контактный	Контактный материал:	Медный сплав
Тип покрытия:	Позолоченный/луженый поверх никелевого подслоя	Изоляционный материал:	ПБТ + 30% стекловолокна
Уровень воспламеняемости:	УЛ94В-0
Выделить:	Коннектор PCB для корпуса PBT , Сборка кабеля IDC на 64 контакта , Разъем с эжекционной защелкой на 10-64 контакта

2.54mm Pitch IDC Кабельная сборка 10-64 Pin Ejector Header

Коннекторы IDC и плоские ленточные кабели обеспечивают надежные, высокоплотные соединения для электронных и компьютерных систем.они эффективно соединяют плоские кабели с платой на схемах, заголовки и другие аппаратные компоненты.

Спецификации электрических характеристик

Параметр	Спецификация
Нынешний рейтинг	1 ампер (1А)
Выдерживает напряжение	Переменное напряжение 500 В в течение 1 минуты
Сопротивление изоляции	≥ 1000MΩ Min. при постоянном напряжении 500 В
Сопротивление на контакт	≤ 15mΩ максимум.

Спецификации экологических характеристик

Параметр	Спецификация
Операционная температура	-40°C ~ +105°C

Характеристики продукта

Стандартный 2,54мм Pitch: полностью совместим с универсальными макетами PCB для широкого применения в электронных системах
Коннекторы заголовков ящиков для выбросов: оборудованы боковыми блокировками для безопасных, вибрационно-устойчивых соединений и легкой работы с подключением и выключением
IDC Изоляция с перемещением: без сварки, быстрая сборка с плоскими кабелями, сокращение времени производства и затрат на рабочую силу
Синий плоский ленточный кабель: экономящий пространство, гибкий дизайн для аккуратного, высокоплотного маршрутизации сигнала между печатными пластинами
Промышленный уровень надежности: рассчитан на температуру работы 105 °C, отвечающую требованиям суровой промышленной среды
Поляризованный дизайн против вставки: предотвращает обратное замыкание, минимизирует ошибки сборки и повышает эффективность производства
Настраиваемые варианты: доступны в различных количествах штифтов и длинах кабелей для удовлетворения различных требований приложения

Заявления

Автомобильная электроника: модули управления корпусом (BCM)
Промышленная автоматизация: ПЛК, промышленные роботы, сервоприводы и испытательное и измерительное оборудование для надежной передачи сигнала между печатными пластинами
Сеть и телекоммуникации: маршрутизаторы, коммутаторы, приставки и базовые станции для внутренних соединений между панелями
Медицинские и аналитические приборы: мониторы для пациентов, лабораторные анализаторы и диагностическое оборудование для стабильной передачи сигнала с низким уровнем шума
