AMP 3-1437290-7 26-контактный автомобильный разъем ЭБУ Superseal, 3 гнезда 9-6437287-8

Все продукты
Авиационный соединитель GX (68)
D Подсоединители (21)
Разъем MIL-Spec (11)
Круглые соединители (29)
AISG ВЫМАЧИВАЮТ кабель (28)
промышленное гнездо штепсельной вилки (30)
Водонепроницаемые кабельные соединители (26)
водоустойчивая распределительная коробка (6)
быстрый терминальный блок (11)
Муфта HDMI (18)
Автомобильный соединитель (14)
Сертификаты
Китай DONGGUAN BEDE MOLD AND PLASTIC FRODUCTS CO., LID Сертификаты
Китай DONGGUAN BEDE MOLD AND PLASTIC FRODUCTS CO., LID Сертификаты
Просмотрения клиента
Привет, Элисса. В начале прошлого года мой коллега заказал 20 кабелей у вашей компании. Кабели, которые ваша компания сделала для нас, работали довольно хорошо, и я заинтересован в использовании вашей компании для производства большего количества таких кабелей в будущем.

—— Мэтью Гётцман

Конкурентоспособная цена, высокое качество обслуживания, мы будем сотрудничать с вами в течение длительного времени!

—— Донгэк Илья

Оставьте нам сообщение

AMP 3-1437290-7 26-контактный автомобильный разъем ЭБУ Superseal, 3 гнезда 9-6437287-8

AMP 3-1437290-7 26-контактный автомобильный разъем ЭБУ Superseal, 3 гнезда 9-6437287-8
AMP 3-1437290-7 26-контактный автомобильный разъем ЭБУ Superseal, 3 гнезда 9-6437287-8 AMP 3-1437290-7 26-контактный автомобильный разъем ЭБУ Superseal, 3 гнезда 9-6437287-8 AMP 3-1437290-7 26-контактный автомобильный разъем ЭБУ Superseal, 3 гнезда 9-6437287-8 AMP 3-1437290-7 26-контактный автомобильный разъем ЭБУ Superseal, 3 гнезда 9-6437287-8

Большие изображения :  AMP 3-1437290-7 26-контактный автомобильный разъем ЭБУ Superseal, 3 гнезда 9-6437287-8

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: BEDE
Сертификация: RoHS
Номер модели: 3-1437290-7/6437288-4
Документ: 3-1437290-7 (1).pdf
Оплата и доставка Условия:
Количество мин заказа: 500
Цена: Подлежит обсуждению
Время доставки: Основание на количествах
Условия оплаты: Т/Т, Вестерн Юнион
Поставка способности: 3000pcs в день
контакт
Подробное описание продукта
Ряд: АМПЕР СУПЕРСИЛ 1.0 Приколоть: Pin 26
Женский номер детали.: 3-1437290-7 Мужской номер детали.: 9-6437287-8
Материал: Корпус PA66+GF, клеммы из луженой/позолоченной меди Диапазон температур: -40°C~+125°C
Рейтинг водонепроницаемости: IP65
Выделить:

26-контактный автомобильный разъем ЭБУ

,

3-гнездовой автомобильный разъем ЭБУ

,

Автомобильный разъем ЭБУ Superseal

AMP 3-1437290-7 26-контактный автомобильный разъем ECU Superseal с 3 рядами 6437288-4

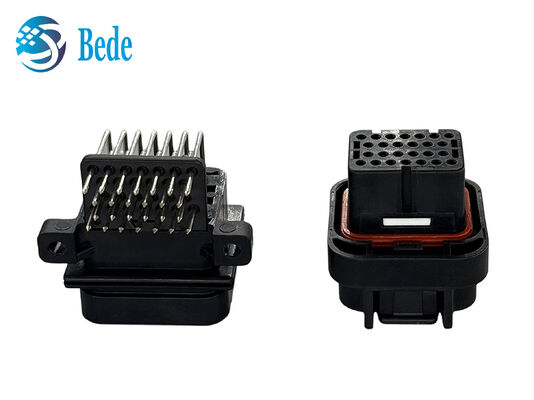

26-контактный разъем AMP SUPERSEAL 1.0 разработан для работы в суровых автомобильных условиях. Эта полная сборка включает в себя угловой штыревой разъем для печатной платы (для пайки к ЭБУ и блокам управления) и гнездовой разъем жгута проводов со встроенным красным резиновым уплотнением, обеспечивающим надежное соединение провод-плата и превосходные герметизирующие характеристики. Компактный, прочный и высокопроизводительный, он является идеальным решением для требовательных автомобильных электронных применений.
Технические характеристики продукта
Компонент Особенности Номер детали TE Спецификация
Количество контактов / гнезд 26 позиций (24 сигнальные позиции + 2 глухих отверстия, 4 ряда: 6+7+7+6) - Многосигнальная и силовая передача
Шаг контактов 1.0 мм - Стандартный шаг SUPERSEAL 1.0
Номинальный ток До 15 А на контакт (совместим с автомобильными жгутами проводов 0,5~1,25 мм²) - Автомобильные применения с высоким током
Рабочая температура -40℃ до +125℃ - Подходит для моторного отсека
Материал корпуса PA66+GF (нейлон, армированный стекловолокном, класс воспламеняемости UL94 V-0) - Высокопрочный материал автомобильного класса
Материал контактов Медный сплав, с золотым / оловянным покрытием (антиокислительное, улучшенная проводимость) - Высоконадежный электрический контакт
Тип монтажа Вилка: угловой тип для пайки на печатную плату; Розетка: обжимной тип для жгута проводов - Монтаж на печатную плату и жгут проводов

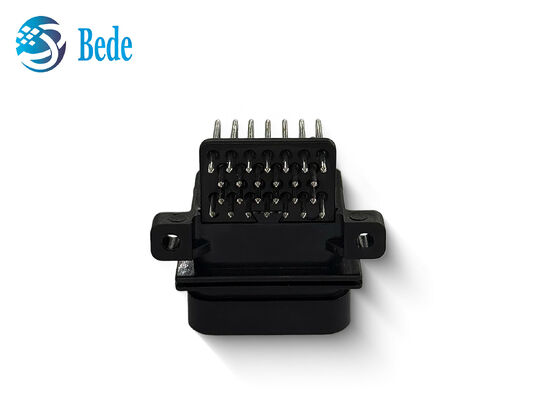

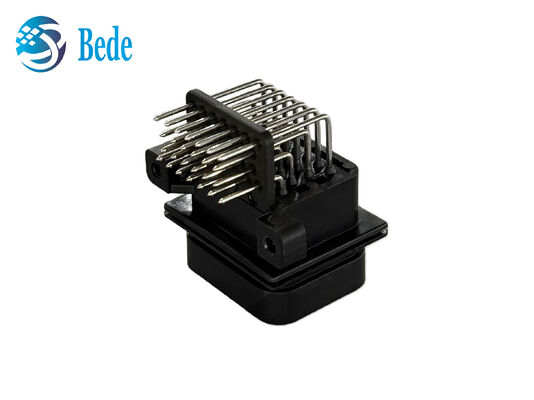

Вилка (со стороны печатной платы) Черный PA66+GF, 26-контактные угловые штыри, монтажные отверстия  9-6437287-8 Угловой тип для пайки на печатную плату

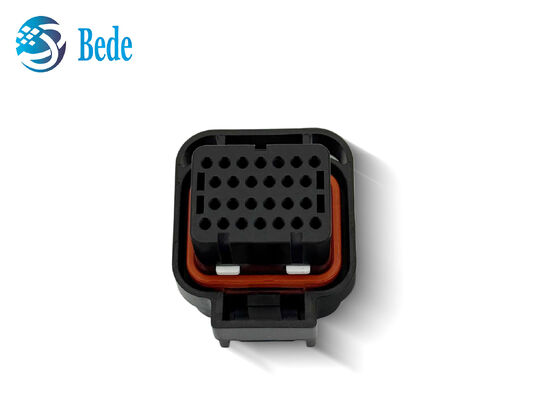

Корпус розетки (со стороны провода) Черный PA66+GF, силиконовое уплотнение, 26 гнезд, 4 ряда, защелка 3-1437290-7 Провод-плата, IP65
Особенности продукта
  • Автомобильная надежность, ударопрочность и термостойкость
  • Водонепроницаемость и пыленепроницаемость по стандарту IP65 для суровых условий
  • Высокоплотная 26-контактная угловая конструкция экономит место в ЭБУ
  • 100% совместимость с оригинальными деталями TE/AMP
  • Простая обжимка и пайка на печатную плату для массового производства
AMP 3-1437290-7 26 Pin Superseal Automotive ECU Connector
Применение
  • Традиционные бензиновые автомобили: подключение жгута проводов к ЭБУ, контроллерам трансмиссии, BCM, ABS и другим электронным блокам управления
  • Автомобили на новой энергии: подключение плата-провод к VCU, BMS, MCU, OBC и другим основным электронным блокам управления
  • Другие области: Промышленные системы электронного управления (строительная техника, коммерческий транспорт, сельскохозяйственная техника), требующие высокой степени защиты и надежности
Установка: Припаять вилку к печатной плате; обжать корпус розетки на жгуте и зафиксировать.
Примечания: Избегайте повреждения уплотнения, правильно выравнивайте, работайте в пределах номинальных характеристик и устанавливайте в чистой среде.
